电脑显卡接口类型图解，显卡接口种类有哪些
电脑显卡接口主要分为PCIe插槽、视频输出接口（如HDMI、DisplayPort）和供电接口（如8-pin、12VHPWR），选择时需确保主板插槽兼容、显示器接口带宽匹配且电源功率充足，以避免性能瓶颈或硬件损坏。
在组装或升级电脑时,显卡接口的兼容性往往是新手最容易踩坑的地方，很多人只关注显卡的核心性能，却忽视了物理接口和信号传输的匹配度，一旦选错，轻则无法点亮屏幕，重则烧毁接口，为了让你一次性搞懂这些接口，我们将从物理连接、信号传输和供电安全三个维度进行拆解。
PCIe插槽与主板兼容性解析
显卡与主板的连接依赖于PCI Express（PCIe）插槽，这是数据传输的高速公路，其版本和通道数直接决定了显卡能否发挥全部实力。
插槽版本与物理形态
目前主流主板提供的是PCIe x16插槽，物理长度为16个引脚位，尽管外观统一，但内部协议版本不同。
- PCIe 4.0与5.0的区别：近年来，随着RTX 40系列和RX 7000系列显卡的普及，PCIe 5.0成为高端主板的新标配，业内专家指出，虽然PCIe 5.0带宽翻倍，但在当前游戏场景中，PCIe 4.0已足够释放绝大多数显卡的性能，除非你使用极高端的旗舰卡并追求极限帧率。
- 向下兼容性：PCIe标准具有极强的向下兼容性，PCIe 5.0的显卡可以插在PCIe 3.0的主板上，反之亦然，带宽会自动协商至较低的一方，但性能损失通常在1%-3%以内，对于日常使用几乎无感。
安装注意事项
在安装显卡时,务必确认主板插槽是否有金属加固，较重的显卡如果仅靠塑料插槽支撑，长期受力可能导致插槽断裂。
- 对齐卡扣：插入显卡前，先按下主板插槽末端的卡扣。
- 垂直用力：保持显卡垂直，均匀用力按下，直到听到清脆的“咔哒”声，确认卡扣锁死。
- 螺丝固定：使用螺丝将显卡挡板固定在机箱上，防止显卡因重力下垂导致接触不良。
视频输出接口类型与显示器匹配

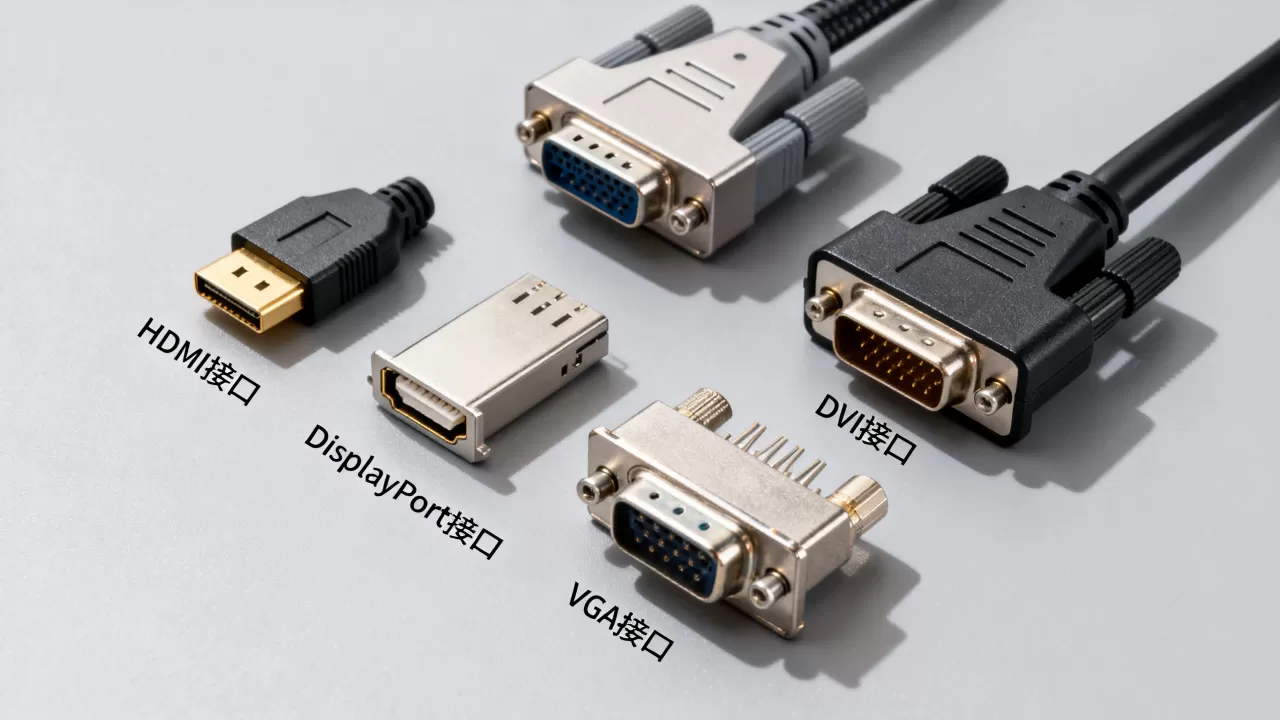

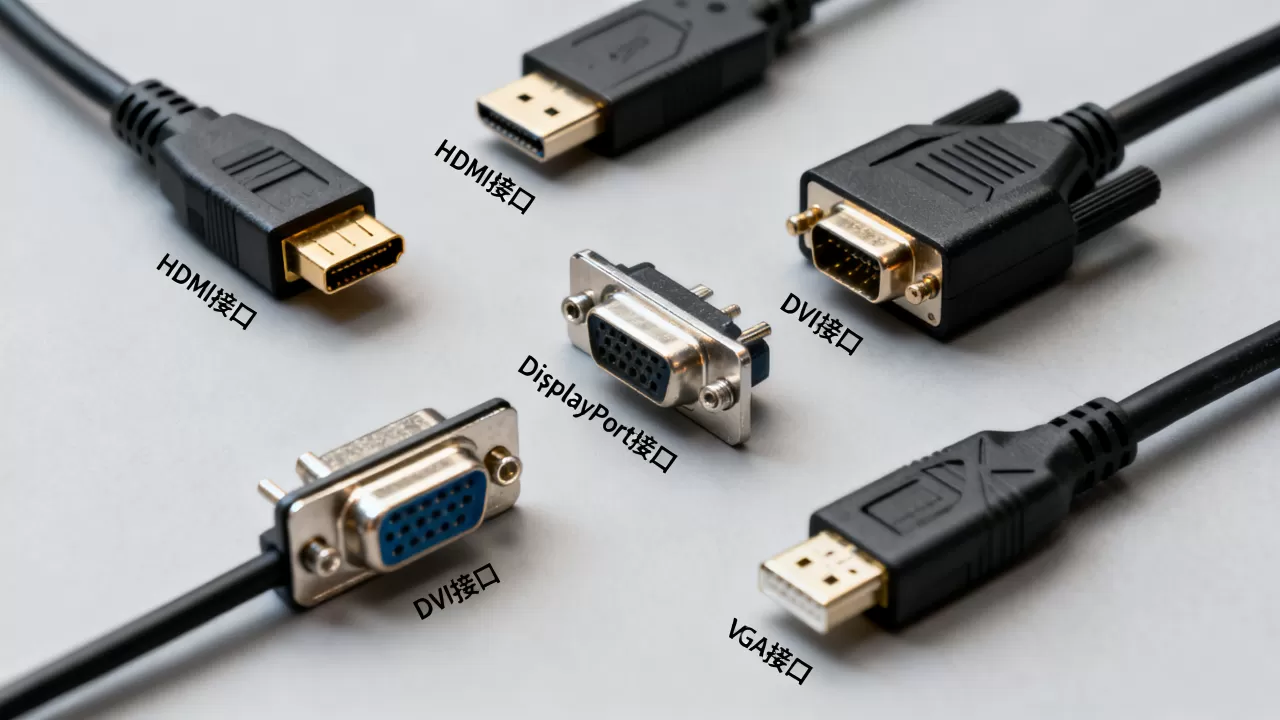

显卡的另一端连接显示器,这里的接口类型直接决定了你能使用的分辨率、刷新率和HDR效果，常见的接口包括HDMI和DisplayPort（DP）。
HDMI与DP的深度对比
许多用户纠结于HDMI和DP哪个更好,两者各有侧重，选择取决于你的显示器规格。
| 接口类型 | 常见版本 | 最大带宽 | 支持特性 | 适用场景 |
|---|---|---|---|---|
| HDMI | 1 | 48 Gbps | 4K@120Hz, 8K@60Hz, VRR, ALLM | 连接电视、主机、部分高端显示器 |
| DisplayPort | 1 | 80 Gbps | 4K@240Hz, 8K@60Hz, DSC, MST | 电竞显示器、多屏拼接、专业创作 |
- HDMI 2.1的优势：如果你主要连接电视或PS5/Xbox Series X等游戏主机，HDMI 2.1是必选项，它支持可变刷新率（VRR）和自动低延迟模式（ALLM），能显著提升主机游戏体验。
- DP接口的专业性：对于PC电竞玩家，DP接口通常更受青睐，它不仅支持更高的刷新率，还具备多流传输（MST）功能，允许通过菊花链方式连接多个显示器，减少线材杂乱。
接口版本的选择建议
购买线材时,务必核对接口版本，HDMI 2.0线材无法发挥HDMI 2.1接口的高带宽优势，会导致4K@120Hz画面出现撕裂或黑屏。
- 认证标识：正规HDMI 2.1线材会有“Ultra High Speed HDMI”认证标签。
- DP线选择
：DP线通常没有严格的官方认证标签，建议购买支持DP 2.1标准的线材，并确保长度不超过3米，以保证信号稳定性。
显卡供电接口演变与电源匹配
除了数据传输,显卡的电力供应同样关键，随着显卡功耗日益增加，供电接口也在不断进化。
传统8-pin与12VHPWR接口
过去,显卡通常使用6+2 pin的8-pin供电接口，高端卡可能需要2-3个，RTX 40系列引入了全新的12VHPWR（12+4 pin）接口，旨在简化布线并提高供电效率。
- 12VHPWR接口的优势：单根线缆即可提供高达600W的电力，大幅减少了机箱内的线材数量，提升了理线美观度和空气流通性。
- 安装风险警示：12VHPWR接口对插拔角度极为敏感，业内共识认为，弯曲半径过小或接触不良是导致接口烧毁的主要原因，安装时，务必确保插头完全插入，且线缆弯曲处距离插头至少5厘米，避免直角弯折。
电源功率计算指南
在升级显卡前,必须评估电源是否够用，不要仅看显卡建议功耗，还需考虑CPU和其他硬件的峰值功耗。
- 计算总功耗：将CPU TDP、显卡TBP、主板、内存、硬盘及风扇的功耗相加。
- 预留余量：建议电源额定功率比总功耗高出20%-30%，以应对瞬时峰值负载。
- 模组线选择：如果显卡使用12VHPWR接口，务必使用电源原装的模组线，切勿混用第三方线材，因为针脚定义可能不同，混用会导致短路。
常见接口问题排查与解决方案
即使接口类型正确,有时仍会遇到无法识别或显示异常的问题，以下是几种常见场景的排查步骤。
信号无输出的排查路径
如果主机已启动但显示器黑屏,请按以下顺序检查：
- 确认信号源：检查显示器输入源是否切换到了正确的接口（如HDMI 1或DP 1）。
- 检查物理连接：重新插拔显卡和显示器连接线，确保两端均紧固。
- 测试最小系统：移除其他非必要硬件（如额外硬盘、RGB灯条），仅保留CPU、内存、显卡和电源，排除其他硬件冲突。
刷新率或分辨率受限
如果画面正常但无法设置高刷新率或高分辨率,通常是线材或驱动问题。
- 更新显卡驱动：前往NVIDIA或AMD官网下载最新驱动，旧驱动可能不支持新显示器的EDID信息。
- 更换高质量线材：劣质线材可能无法承载高带宽信号，尝试更换经过认证的HDMI 2.1或DP 2.1线材。
- 检查显示器OSD设置：部分显示器需要在菜单中手动开启“HDMI 2.1模式”或“DP 1.4/2.0模式”，否则默认运行在较低版本协议下。
显卡接口常见问题解答
显卡接口类型图解中PCIe 4.0和5.0对游戏帧数影响大吗？
在绝大多数1080P和2K游戏中,PCIe 4.0与5.0的帧数差异微乎其微，通常低于1%，只有在4K分辨率下，且使用顶级旗舰显卡（如RTX 4090）时，PCIe 5.0的优势才可能显现，对于中端显卡，PCIe 4.0完全够用，无需为了接口版本额外升级主板。
12VHPWR接口容易烧吗？如何正确安装？
12VHPWR接口本身设计符合安全标准,但因其单线缆高功率特性，对安装工艺要求极高，烧损案例多因安装不当导致，正确做法是：确保插头完全插入显卡接口，听到卡扣声；保持线缆自然弯曲，避免在插头附近形成锐角；定期检查接口温度，若发现异常发热应立即断电检查。
老电脑升级新显卡需要换接口吗？
这取决于你的电源和主板,如果电源提供足够的8-pin供电接口且功率充足，通常无需更换线材，只需购买转接线（如6-pin转8-pin，但需谨慎选择高质量产品），如果电源缺乏足够接口或功率不足，则需更换为支持新接口的高功率电源，主板方面，只要主板有PCIe x16插槽，即可兼容新显卡，无需更换主板。
