电源主板显卡接口怎么接？显卡电源接口类型
电源主板与显卡接口并非简单的物理连接，而是决定系统稳定性、供电效率及未来升级潜力的核心枢纽，选错接口或线缆不仅会导致性能瓶颈，更可能引发硬件烧毁。
在组装高性能电脑时，许多用户往往只关注CPU和显卡的型号，却忽视了连接它们的“血管”——电源、主板与显卡之间的接口关系，这种忽视在2024年后的硬件迭代中变得尤为致命，尤其是随着PCIe 5.0标准和12VHPWR接口的普及，传统的接线逻辑已完全失效，理解这些接口的物理特性、电气标准以及兼容性问题，是避免“点不亮”或“黑屏重启”的关键。

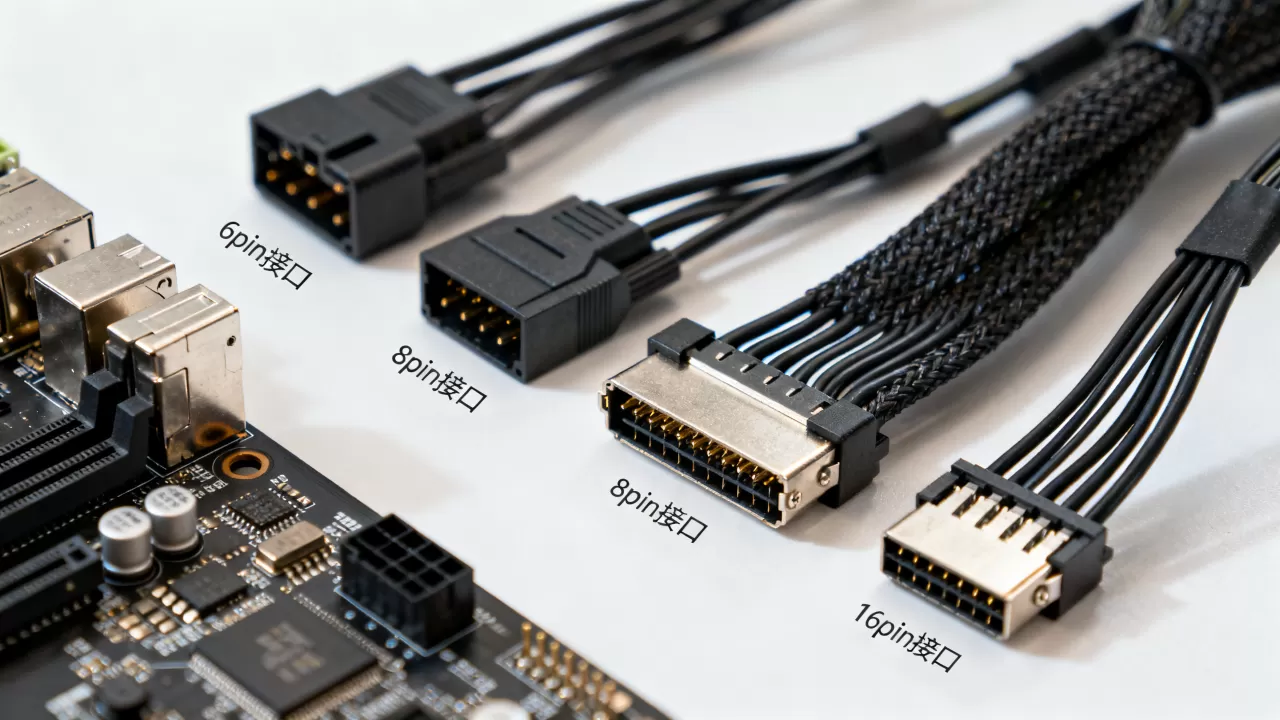

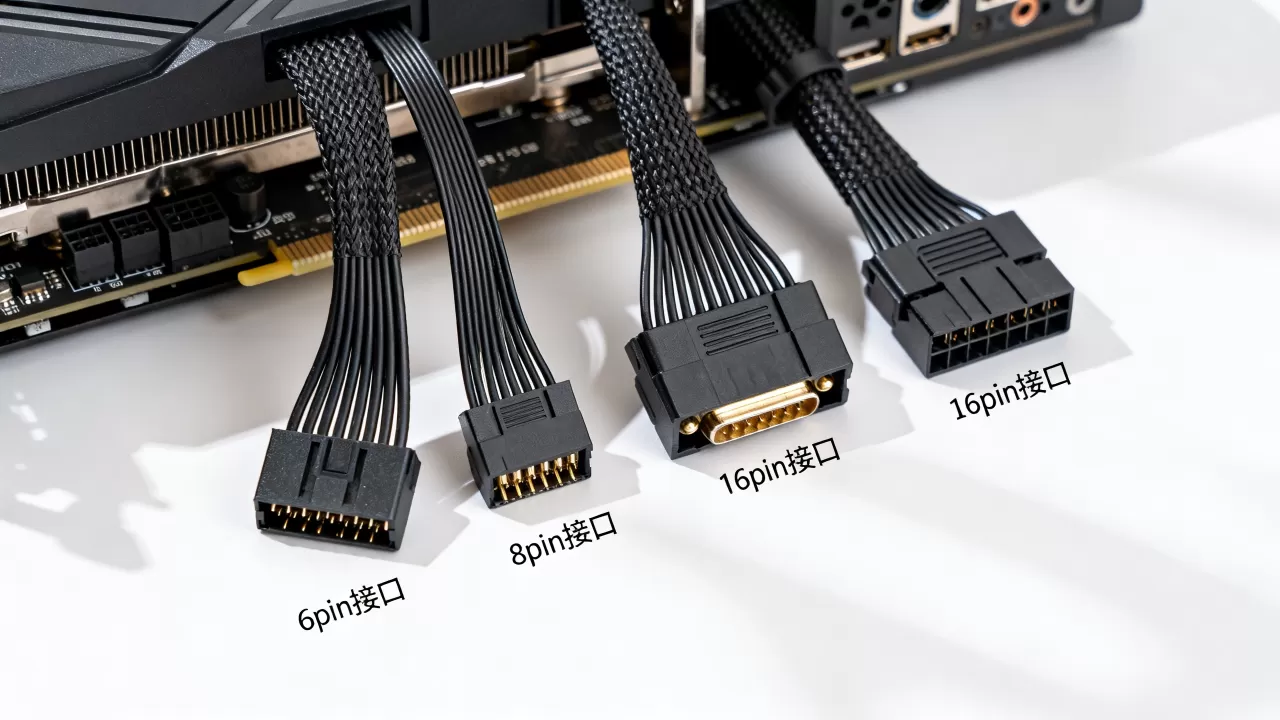

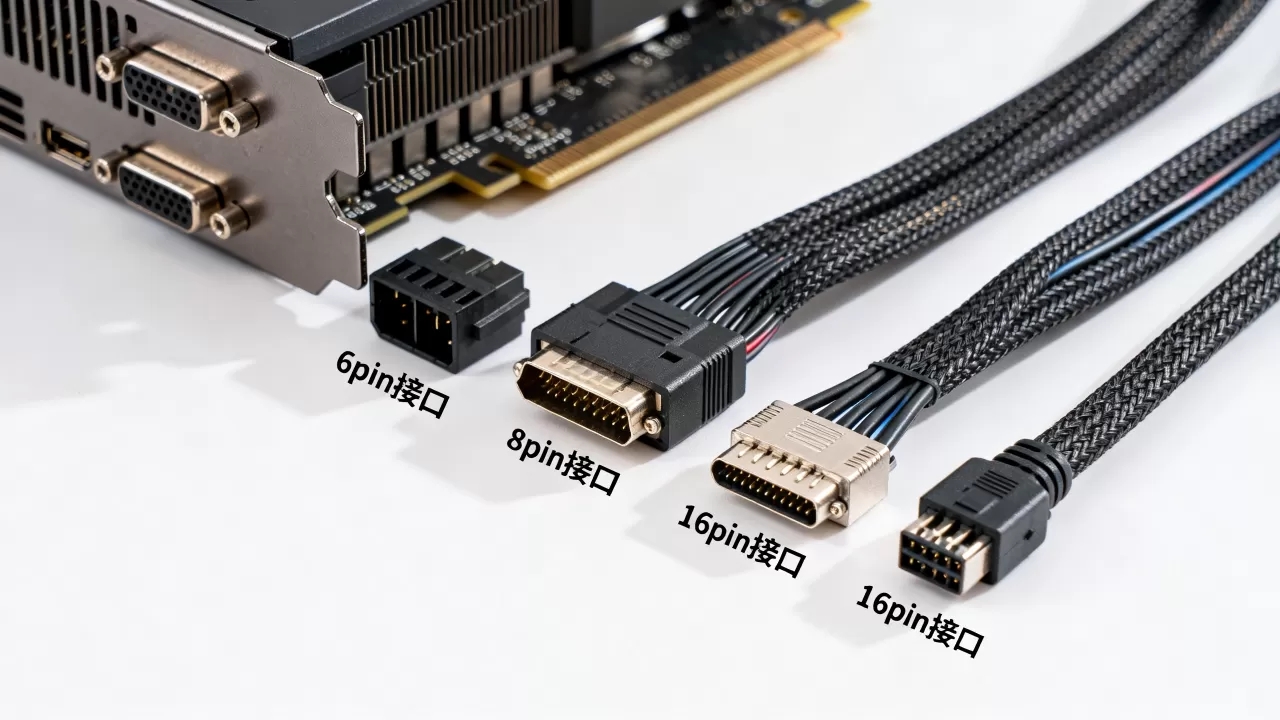

电源接口演进：从6+2 PIN到12VHPWR的变革
电源作为整机的能量心脏，其输出接口的标准化进程直接影响了显卡的供电体验，过去十年，PCIe 6+2 PIN接口是绝对的主流，但面对RTX 40系列及后续高端显卡的高功耗需求,这一标准显得捉襟见肘。
传统6+2 PIN接口的局限性
传统的6+2 PIN接口由6个固定引脚和2个可拆卸引脚组成，最大支持75W的供电能力（单条），对于中低端显卡而言，这通常足够，当显卡TDP超过300W时，单条线缆往往需要双6+2 PIN甚至三6+2 PIN连接。
- 物理空间拥挤：多根线缆汇聚在显卡背部，极易造成机箱内部风道堵塞,导致局部高温。
- 接触电阻风险：多根线缆并联使用，若插头未完全插入或针脚氧化，接触电阻增大,长期高负载下容易发热变形。
- 安装繁琐：用户需要分别插拔多条线缆,操作不当容易损坏接口卡扣。
12VHPWR接口的出现与争议
为了解决上述问题，PCIE SIG推出了12VHPWR（12V High Power）接口，旨在通过单根线缆提供最高600W的供电能力，这一接口在RTX 4090等旗舰卡上首次大规模应用,但也引发了巨大的争议。
业内专家指出，12VHPWR接口的核心优势在于单线高功率传输，它简化了显卡背部的理线难度，提升了机箱内的空气流通效率，其针脚间距极小，对插拔力度和角度要求极高，若插头未完全插入，局部高温可能导致塑料熔毁，这就是此前频发的“显卡接口烧毁”事件的主因。
如何安全使用12VHPWR接口
- 确认完全插入：插入后，必须肉眼确认接口与显卡插槽之间无可见缝隙,且金属触点完全覆盖。
- 避免弯折半径过小：电源线在连接显卡处应保持自然弧度，严禁90度直角弯折,以防内部导线断裂。
- 使用原生线缆：强烈建议直接使用电源自带的12VHPWR模组线，而非购买第三方转接线,因为第三方线材的针脚公差和绝缘材料难以保证原厂标准。
主板供电接口：CPU与内存的基石
主板上的供电接口主要服务于CPU和内存，其稳定性直接决定了系统的超频潜力和日常运行的稳定性，近年来，随着CPU功耗的提升,主板供电接口的设计也发生了显著变化。
CPU供电接口的标准化
主流主板普遍采用8+4 PIN或8+8 PIN的CPU供电接口，对于Intel Core i9或AMD Ryzen 9系列，8+8 PIN已成为标配，部分高端主板甚至提供双8+8 PIN设计。
- 8+4 PIN：适用于中高端处理器,满足绝大多数超频需求。
- 8+8 PIN：适用于旗舰级处理器，提供冗余供电,降低电压波动。
- 单8 PIN：仅适用于入门级或低功耗处理器,不建议用于高功耗CPU。
内存供电与DDR5的影响
DDR5内存的普及对主板供电提出了新要求，虽然内存本身功耗不高，但DDR5的SPDx5信号完整性要求主板提供极其纯净的电源环境，高端主板在内存插槽附近配备了独立的供电相数,并通过优化PCB布局来减少电磁干扰。
据工信部数据，近年来主板制造标准中，对供电模块的散热要求显著提高，多数中高端主板已在VRM区域配备大面积散热片,以确保在高负载下供电稳定。
接口兼容性：混搭与转接的风险
在实际装机过程中，用户常面临电源接口不足或显卡接口不匹配的问题，从而选择使用转接线或混搭不同品牌的线缆,这种做法存在巨大风险。
转接线的隐患
市面上常见的“8 PIN转8 PIN”或“SATA转电源”转接线，往往存在线径过细、接触不良等问题，对于高功耗显卡，使用劣质转接线可能导致电压跌落,进而引发游戏卡顿或系统崩溃。
- 线径不足：转接线为了降低成本，常使用较细的铜线，无法承载大电流,导致发热严重。
- 接口松动：转接头的塑料卡扣质量参差不齐，长期使用后容易松动,造成接触电阻增大。
品牌混用的禁忌
不同品牌的电源模组线虽然接口形状相似，但针脚定义（Pinout）可能完全不同，某些品牌将接地针脚定义在中间，而另一品牌则定义在边缘，若强行混用，轻则无法开机,重则瞬间烧毁显卡或主板。
行业共识认为，模组线具有品牌专属性，除非官方提供跨型号兼容说明,否则严禁混用。
选购与安装实操指南
为了避免接口问题,用户在选购和安装时应遵循以下原则。
电源选购建议
- 预留功率余量：根据显卡和CPU的TDP总和，预留至少30%的功率余量，整机满载功耗为500W,建议选择750W以上电源。
- 接口数量匹配：确认电源提供的12VHPWR接口数量是否满足显卡需求，若显卡需双12VHPWR接口，电源必须提供至少两个原生接口,或通过官方认证的分支线连接。
- 认证标准：优先选择通过80 PLUS金牌或铂金认证的电源，其转换效率更高，发热更低,供电更稳定。
安装步骤详解
- 断电操作：在连接任何接口前，务必拔掉电源线，并按下机箱开机键数次,释放残余电荷。
- 理线优先：在连接主板和显卡前，先进行机箱内部理线，确保线缆走向顺畅,无遮挡风扇叶片。
- 确认卡扣到位：插入接口时，听到“咔哒”声表示卡扣已锁定，对于12VHPWR接口，需用力均匀插入,直至无法再推进。
- 检查松动：安装完成后，轻轻拉扯线缆,确认接口无松动现象。
常见问题解答（电源主板接口显卡接口）
显卡需要两个8 PIN接口，但电源只有一个12VHPWR接口，能否使用转接线？
可以使用官方提供的12VHPWR转双8 PIN转接线，但必须确保转接线是电源品牌原装或经过官方认证的第三方产品，严禁使用无品牌标识的廉价转接线,因为其内部线径和绝缘性能无法保证安全。
主板CPU供电是8+4 PIN，电源只有8+8 PIN，能正常使用吗？
可以正常使用，8+4 PIN和8+8 PIN在电气定义上是兼容的，多余的一个8 PIN接口可以不接，但为了供电稳定，建议尽量接满所有接口,尤其是对于高功耗CPU。
12VHPWR接口烧毁后，显卡还能保修吗？
这取决于烧毁原因，若因用户操作不当（如未插紧、弯折过度）导致，通常不在保修范围内；若因接口设计缺陷或线材质量问题导致，品牌方通常会提供保修或更换服务，建议保留购买凭证和安装照片,以便后续维权。
