电脑主机显卡位置图片在哪？显卡在哪里

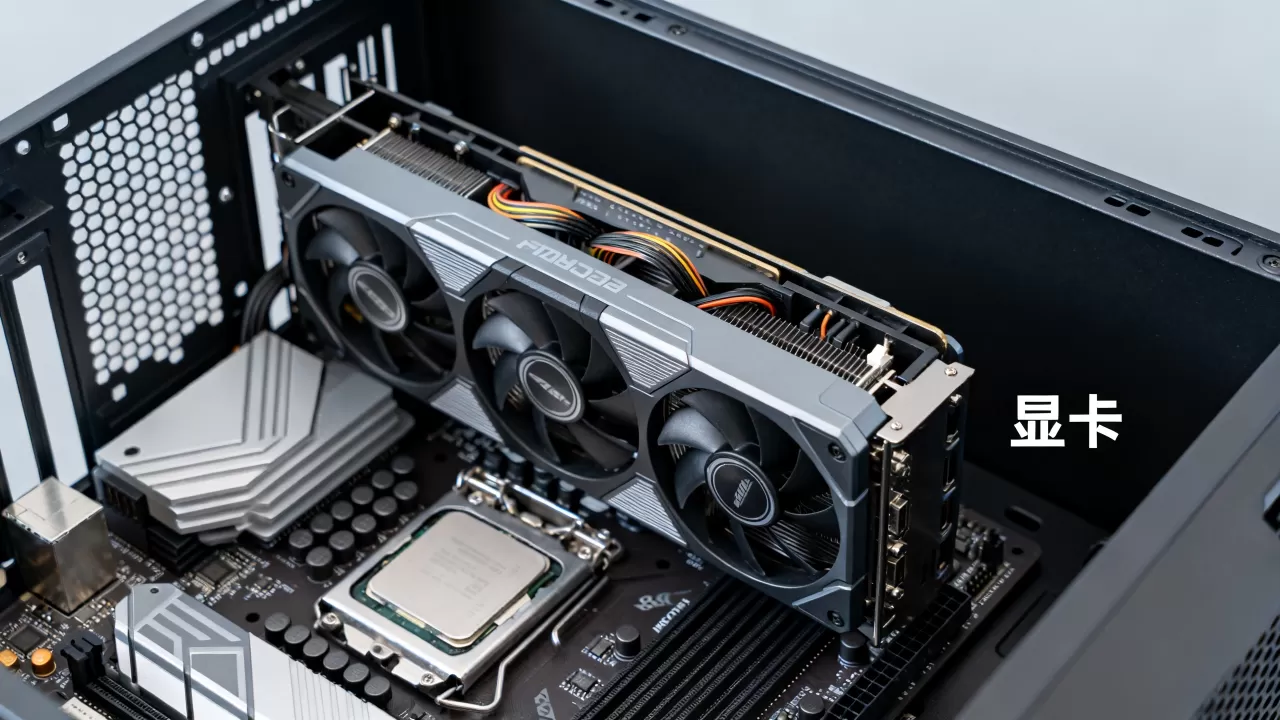

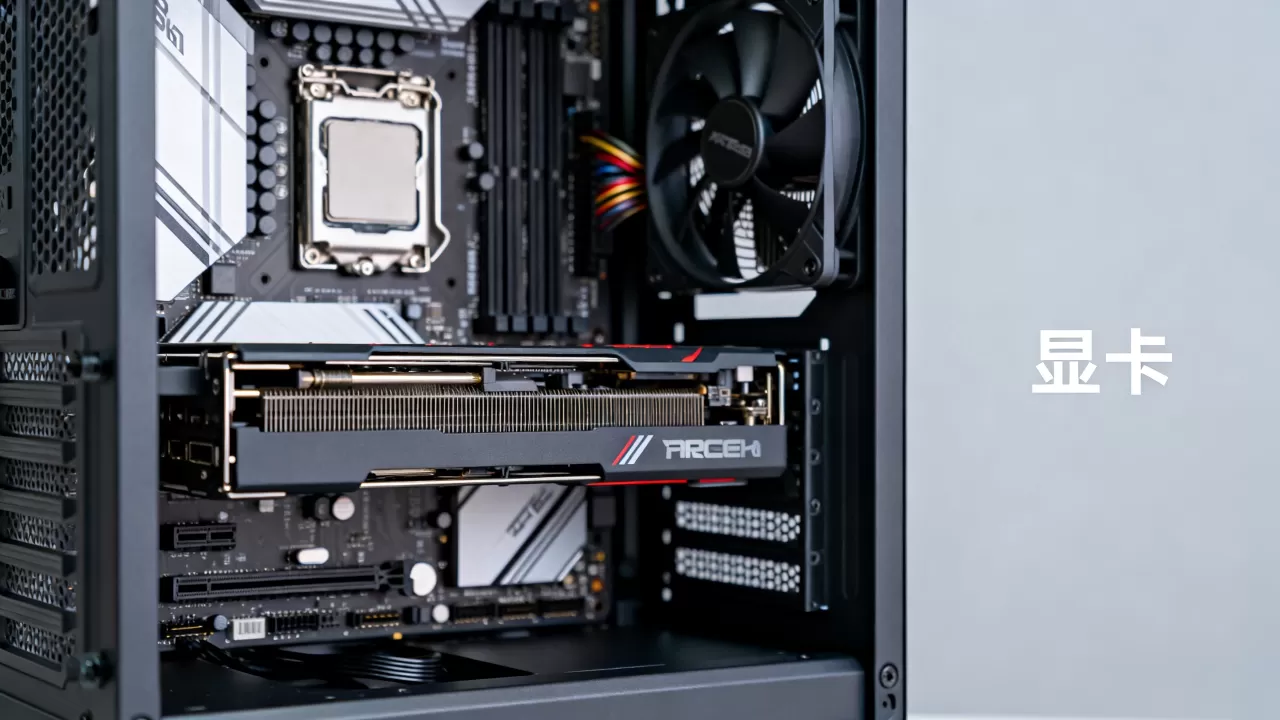

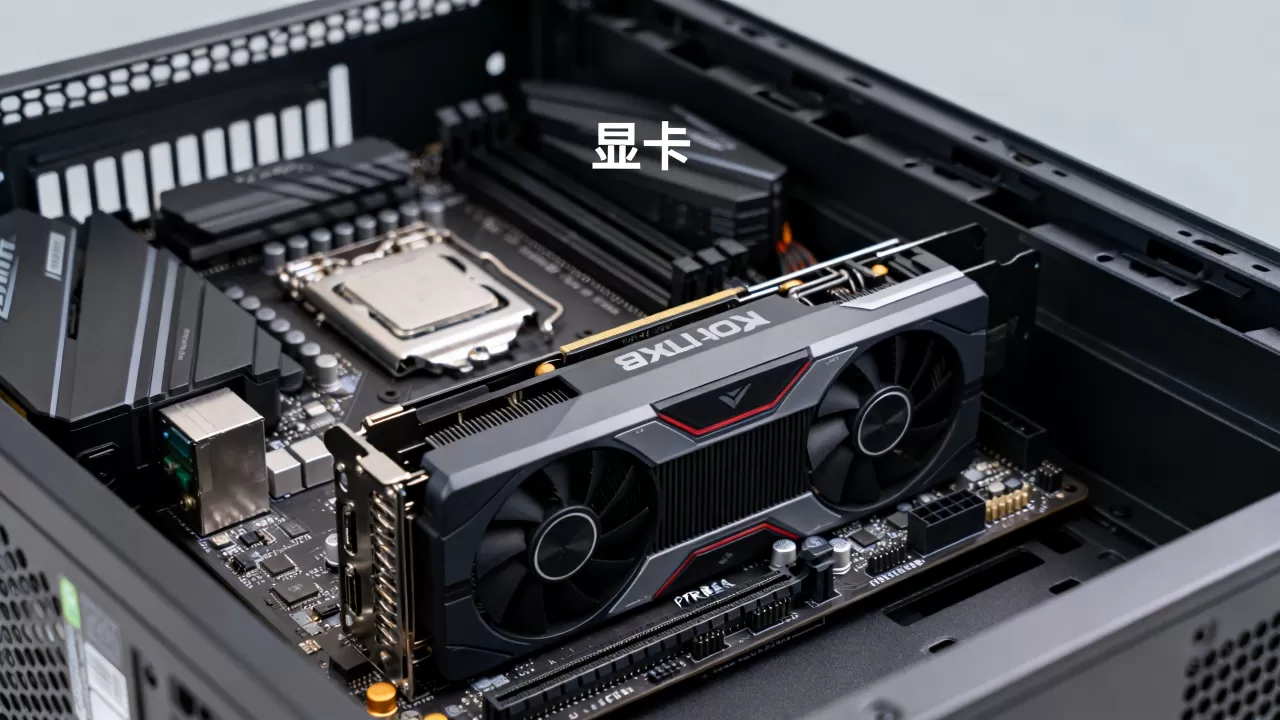

电脑主机显卡位于主板最长的PCIe插槽上，通常靠近CPU，且需连接独立供电线，其位置直接决定了散热风道与安装难度。
当你打开机箱侧板,目光最先被吸引的往往是那块占据半壁江山的金属板，那就是显卡，对于刚接触DIY装机或遇到硬件故障的用户来说，搞清楚“电脑主机显卡位置图片”背后的逻辑，比单纯看一张静态图更有价值，因为机箱形态各异，显卡的位置并非一成不变，但核心规律始终如一，理解这一点，能帮你快速解决散热、升级甚至故障排查的问题。
显卡在主板上的标准安装位置解析
主板上的插槽种类繁多,但显卡只认其中一种，绝大多数台式机主板都会配备一条全长或半长的PCIe x16插槽，这是显卡的“专属车位”。
如何快速识别PCIe x16插槽
在主板布局中,这个插槽通常位于CPU插槽的正下方，为了让你更直观地定位，可以观察以下几个特征：
- 长度最长：它是主板上物理长度最长的扩展插槽，通常有16个引脚（虽然实际传输通道可能少于16，但物理接口是满长的）。
- 卡扣设计：插槽尾部通常有一个白色的或黑色的塑料卡扣，用于固定显卡金手指，防止其松动脱落。
- 排列顺序：从上往下数，它通常是第一个长的插槽，有些主板为了美观或空间利用，会在其下方再设一个短的PCIe x1插槽，但显卡绝不会插在那里。
为什么必须插在最上面的插槽？
很多用户会疑惑,为什么不能插在下面的插槽？业内专家指出，主板厂商在设计时，会将带宽最高的PCIe 4.0或5.0通道直接连接至CPU，最靠近CPU的那个x16插槽，通常直连CPU，延迟最低，带宽最大，如果插在远离CPU的第二或第三个插槽，信号可能需要经过芯片组中转，不仅带宽减半，还可能影响多显卡交火（尽管现在已很少见）或高性能独显的性能发挥，除非你的主板说明书特别说明，否则
不同机箱形态下的显卡位置差异
虽然主板上的位置相对固定,但机箱的结构会极大地影响显卡在整机中的视觉位置和散热环境，这也是为什么搜索“电脑主机显卡位置图片”时，你会看到各种各样的布局。
传统ATX中塔机箱
这是最常见的形态,显卡水平安装在主板上，风扇面朝下或朝上，取决于机箱风道设计。
- 水平安装：显卡平行于主板，占据机箱中部空间，这是最标准的位置，便于维护。
- 垂直安装：近年来流行的“海景房”机箱，通过PCIe延长线将显卡垂直悬挂，显卡位置从“主板上”变成了“机箱前部垂直面”，视觉效果极佳，但需注意延长线的信号衰减问题。
小型ITX或M-ATX机箱
在小机箱中,显卡位置变得非常关键，甚至可能成为装机失败的原因。
- 倒置安装：部分ITX主板为了节省空间，会将PCIe插槽设计在主板顶部或侧面，导致显卡安装后“头朝下”或“侧躺”。
- 空间限制：这是新手最容易踩坑的地方，在选购显卡前，务必确认机箱支持的显卡最大长度，如果显卡太长，不仅插不进去，还可能挡住下方的M.2固态硬盘或电源仓，导致理线困难。
显卡位置对散热与性能的影响
显卡的位置不仅仅是物理上的摆放,更关乎热力学，一张高性能显卡，如果位置不当，会迅速过热降频，导致游戏卡顿。
机箱内部的气流通常遵循“前进后出”或“前下进，后上出”的原则。
- 进风路径：冷空气从机箱前面板或底部进入。
- 显卡吸风：显卡风扇将冷空气吸入，冷却核心和显存。
- 排热路径：热空气从显卡尾部排出，流向机箱后部风扇排出。
如果显卡安装在靠近机箱底部且下方有进风口的位置,它能获得更充足的冷空气，反之，如果显卡紧贴机箱底部，且底部进风口被灰尘或线缆堵塞，显卡就会“窒息”，在调整电脑主机显卡位置图片所代表的实际布局时，务必预留至少1-2厘米的底部空间，确保进气通畅。
多显卡时代的遗留问题
虽然单显卡是主流,但仍有部分工作站用户需要双卡，显卡之间的间距至关重要，如果两张卡靠得太近，第二张显卡将无法吸入新鲜空气，只能吸入第一张显卡排出的热风，导致温度飙升，业内共识认为，双卡安装时，两张卡之间至少应间隔一个PCIe插槽位，或者使用专门的支架将第二张卡抬高，以形成独立的风道。
常见误区与实操建议
在确认显卡位置时,用户常犯一些错误，导致安装失败或性能受损。
供电线连接误区
显卡位置确定后,别忘了供电，现代中高端显卡通常需要6+2 Pin或12VHPWR接口。
- 不要强行弯折：如果是12VHPWR接口，电源线弯折半径不能小于一定数值，否则可能导致触点过热熔毁，请确保电源线从显卡尾部自然引出，不要紧贴显卡背部弯折。
- 确认插紧：供电接口必须听到“咔哒”一声，确保卡扣锁死，松动会导致黑屏或重启。
防下垂支架的使用
随着显卡越来越大、越来越重（尤其是三风扇旗舰卡），仅靠主板插槽的固定已经不够，显卡尾部下垂会拉扯主板插槽，长期可能导致接触不良。
- 测量长度：使用卷尺测量显卡全长。
- 选择支架：购买可调节高度的显卡支架。
- 调整位置：将支架支撑在显卡尾部下方，使其与主板保持水平，这不仅保护了硬件，也让机箱内部看起来更整洁。
Q&A：关于显卡位置的常见疑问
电脑主机显卡位置图片显示显卡插在主板上，但开机不亮怎么办？
首先检查显卡是否完全插入PCIe插槽,听到卡扣锁紧声，确认显卡辅助供电线（6+2 Pin或12VHPWR）是否已连接至电源并插紧，如果仍不亮，尝试将显卡拔下，用橡皮擦轻轻擦拭金手指部分，去除氧化层后重新插入，若问题依旧，可能是主板插槽故障或显卡硬件损坏，需进一步排查。
显卡位置离CPU太远会影响性能吗？
在单显卡系统中,这种影响微乎其微，现代PCIe协议具有极强的兼容性，即使插在次要插槽，也能以最高支持版本（如PCIe 4.0 x16）运行，除非你使用的是极老旧的硬件或特殊的专业卡，否则无需担心位置导致的性能损失，主要影响在于布线美观度和机箱风道，而非绝对性能。
如何判断显卡位置是否适合我的机箱？
查看机箱说明书中的“显卡最大支持长度”参数，测量你现有显卡的长度（不含风扇突出部分，或含风扇，视机箱定义而定），确保显卡长度小于机箱支持长度，并预留2-3厘米的空间用于理线和空气流通，对于垂直安装，还需确认机箱是否附带PCIe延长线，以及延长线的长度是否足够支撑垂直悬挂。
