显卡led diy怎么装，显卡led灯带安装教程

显卡LED DIY的核心在于通过软件编程或硬件改装实现RGB灯效同步，重点在于解决供电稳定性与主板接口兼容性，建议优先选择支持ARGB同步的主板或独立控制器，以最低成本获得最佳视觉效果。

显卡LED改装的底层逻辑与硬件选型

显卡上的LED灯效并非简单的通电发光，而是涉及信号传输、电压控制和散热管理的复杂系统，对于想要动手改装的玩家来说，理解这一基础逻辑是避免“点不亮”或“烧硬件”的前提。

加载中

装机教学 300元手把手教你装一台性价比爆炸的主机

添帧DIY电脑

322.4万12.1万5228

原视频地址

接口类型辨析：5V ARGB与12V RGB

市面上最常见的两种灯效接口分别是5V ARGB（地址able RGB）和12V RGB，很多新手容易混淆这两者,导致直接插错接口烧毁灯带。

• 5V ARGB接口：通常为3针设计，支持单颗LED独立寻址，能实现流水、彩虹等复杂动态效果,这是目前主流主板和显卡的标准配置。
• 12V RGB接口：通常为4针设计，所有LED同步变色，只能实现整体变色，无法实现流光效果，其电压较高，若误插到5V接口,瞬间即可烧毁灯珠。

业内专家指出，在选购线材时，务必确认针脚定义，虽然物理形状相似，但内部引脚定义可能因厂商而异，建议优先使用主板原装附带的延长线，或者购买经过认证的品牌线材,避免使用廉价无标产品。

独立控制器 vs 主板直连

如果你的主板没有预留ARGB接口，或者接口数量不足,独立控制器是最佳解决方案。

1. 优势：不占用主板接口，支持更多灯效模式,部分高端控制器支持红外遥控或APP控制。



2. 劣势：需要额外连接电源线，走线较为杂乱,且控制器本身可能产生轻微噪音。

对于追求极致静音和整洁背线的用户，主板直连是更优选择，但需注意，大多数主板仅支持2-4组ARGB输出，若显卡、风扇、水冷头数量较多,可能需要使用Hub集线器进行扩展。

显卡LED DIY实操步骤与避坑指南

动手改装前，请确保电脑已完全断电，并释放自身静电,以下流程适用于大多数支持ARGB的显卡改装场景。

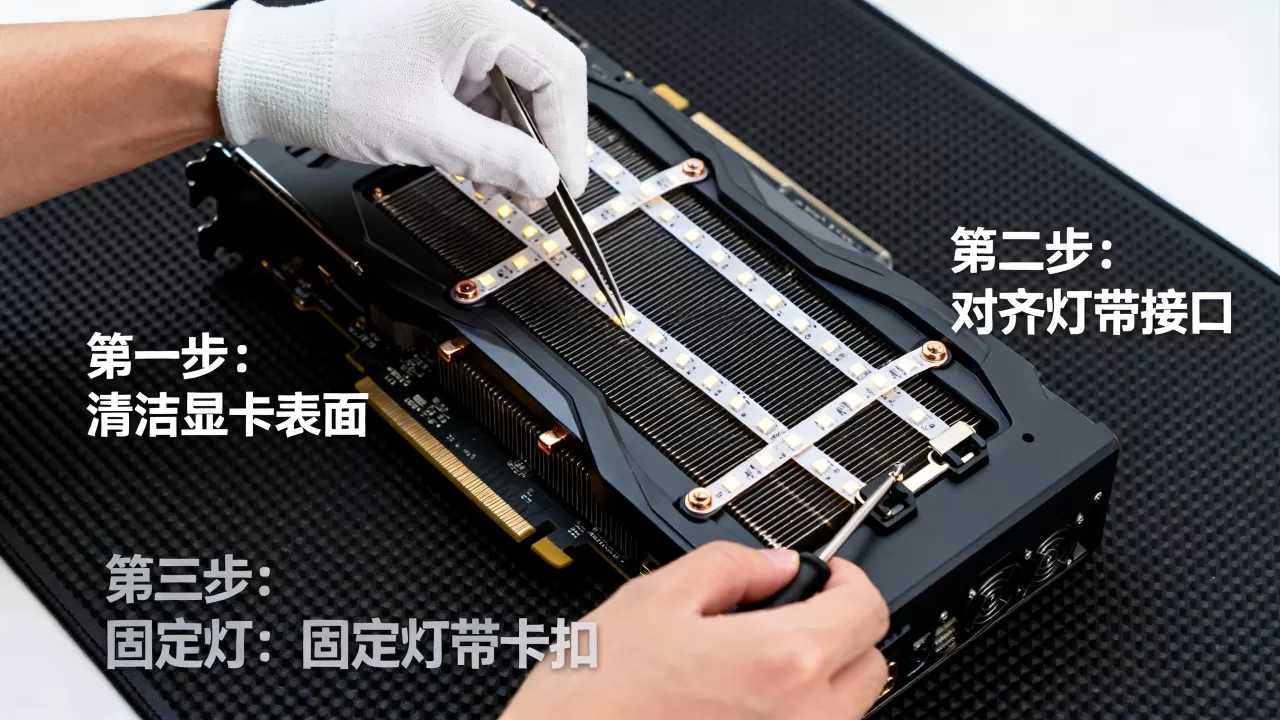

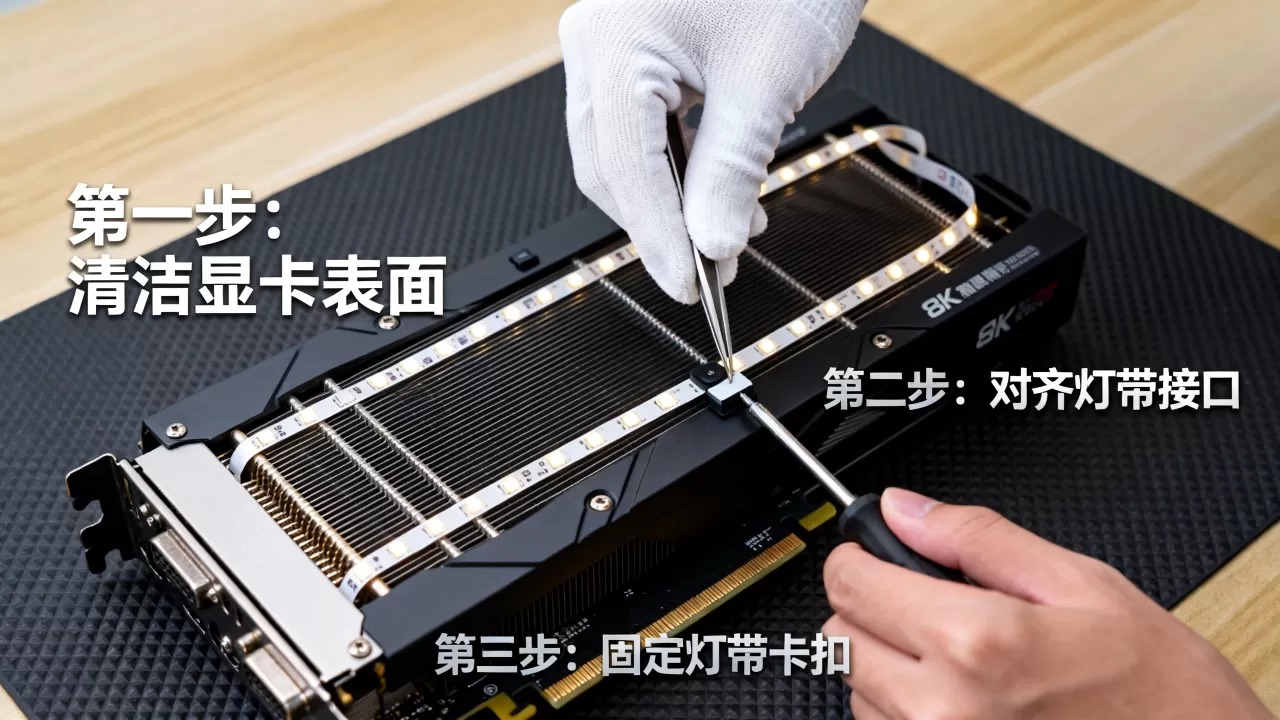

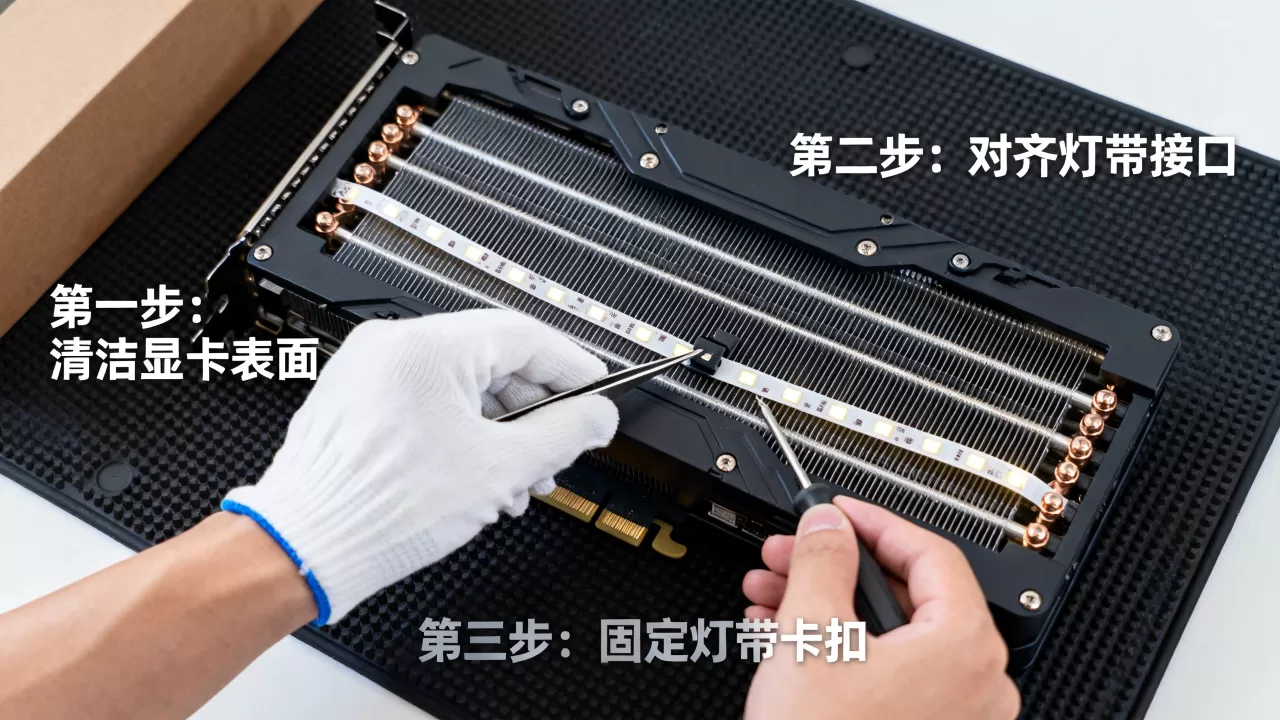

第一步：拆解与清洁

不要盲目拆卸显卡散热器，现代显卡多为背板一体化设计,强行撬动可能导致PCB板弯曲或焊点脱落。

• 使用合适尺寸的十字螺丝刀,按对角线顺序逐步松开固定螺丝。
• 若显卡带有金属背板，注意检查背板与PCB之间的导热垫是否粘连,避免撕扯时损坏元件。
• 使用软毛刷或压缩空气清理灰尘，确保散热鳍片畅通,防止后续因散热不良导致降频。

第二步：连接灯效线材

这是最关键的一步，大多数中高端显卡出厂时已预留ARGB接口，通常位于显卡尾部或侧面，标注为“LED”或“ARGB”。

1. 定位接口：查看显卡PCB板，寻找3针或4针插座，若无预留接口，需购买显卡专用的ARGB转接线（如ASUS Aura Sync专用线）。
2. 连接控制器：将灯带一端插入显卡预留接口,另一端连接至独立控制器或主板ARGB接口。
3. 固定线材：使用扎带或魔术贴将多余线材固定在显卡支架或机箱背部,避免线材接触风扇叶片。

第三步：软件同步与调试

硬件连接完成后,需要安装相应的控制软件。

• 品牌软件：华硕使用Armoury Crate，微星使用MSI Center，技嘉使用GCC,这些软件通常能自动识别同品牌配件。
• 通用软件：若混用不同品牌硬件，推荐使用OpenRGB或SignalRGB，这类开源或第三方软件兼容性更强,支持跨品牌同步。

在调试阶段，建议从低亮度开始测试，观察是否存在频闪或颜色异常，若出现闪烁，检查供电是否充足,或尝试更新主板BIOS和显卡驱动。

显卡LED DIY常见疑问与解决方案

显卡LED灯效不亮或颜色错误怎么办？

这种情况通常由以下原因导致：

• 供电不足：检查电源线是否插紧，特别是12V RGB灯带对电压敏感,确保电源模组线连接稳固。
• 软件冲突：同时安装多个品牌控制软件可能导致冲突，建议卸载所有相关软件，重启电脑后仅安装一个通用软件（如OpenRGB）进行测试。
• 接口松动：重新插拔ARGB线材,确保针脚对齐且插入到位。

改装后会影响显卡保修吗？

这是一个敏感话题，根据行业共识认为，若改装过程未造成物理损伤（如PCB断裂、焊点脱落、散热硅脂干涸），厂商通常不会拒绝保修,但需注意：

• 私自更换散热器或修改电路结构,必然导致保修失效。
• 仅连接外部灯效线材，未改动显卡内部电路,一般不影响保修。
• 建议保留所有原装配件，并在改装前拍照记录显卡序列号和外观状态,以备不时之需。

如何选择性价比最高的灯效方案？

对于预算有限的用户,无需追求顶级品牌。

• 入门级：购买支持ARGB的主板（如B660/B760芯片组），搭配普通ARGB灯带,成本最低。
• 进阶级：使用独立ARGB控制器，搭配品牌显卡自带接口,平衡成本与效果。
• 发烧级：全链路品牌同步（如华硕全家桶），使用高端定制线材和智能灯控中枢,追求极致体验。

据工信部数据显示，近年来DIY硬件市场增长迅速，用户对个性化外观的需求日益增加，合理的灯光设计不仅能提升视觉美感，还能通过颜色区分不同硬件状态（如高负载时变红）,具有一定的实用价值。

显卡LED DIY的未来趋势

随着物联网技术的发展，显卡LED DIY正朝着智能化、集成化方向演进。

• 智能联动：未来灯效将与系统负载、网络流量甚至音乐节奏深度联动，实现真正的“有感”光效。
• 无线控制：蓝牙和Wi-Fi控制的普及，将减少线材束缚,使机箱内部更加整洁。
• 环保材料：可回收灯带材料和低功耗LED芯片的应用,将降低改装对环境的影响。

显卡LED DIY不仅是外观的装饰，更是硬件爱好者表达个性、探索技术边界的一种方式，通过合理的选型、规范的实操和科学的调试，每个人都能打造出独一无二的灯光系统，安全永远是第一位的,切勿为了追求炫酷而忽视电气安全规范。
