利用串口刷机怎么操作？串口刷机完整教程与步骤
串口刷机是唯一能在系统完全崩溃、引导程序损坏或闪存数据错乱时救活设备的底层修复手段，它绕开操作系统直接与芯片通信，适合路由器、嵌入式开发板、老旧手机和工控设备的深度恢复。
串口刷机到底是怎么回事
不少朋友第一次听说串口刷机,是在路由器变砖或者开发板死机后上网查资料时，串口刷机本质上是借助UART（通用异步收发器）接口，用电脑通过一根转接线直接连接设备主板上的调试引脚，在芯片级别与Bootloader（引导程序）对话，这种连接方式不依赖网口、USB口或SD卡，设备哪怕连灯都不亮了，只要芯片还活着，就有机会通过串口把固件重新写进去。
串口刷机的适用场景
- 设备无法进入系统,常规刷机模式失效
- Bootloader损坏,需要恢复出厂引导
- 需要修改MAC地址、校准参数等底层数据
- 调试内核启动日志,排查驱动问题
- 给开发板烧录U-Boot或裸机程序
串口刷机的硬件准备清单
- USB转TTL模块：常见的CH340、CP2102、FT232芯片都行，价格在10到30元之间
- 杜邦线：母对母至少三根，分别对应TXD、RXD、GND
- 设备端串口引脚定义：查阅设备原理图或拆机找焊盘标注
- 电脑端串口终端软件：PuTTY、SecureCRT、MobaXterm均可
串口刷机和USB刷机有什么区别
这个问题是新手问得最多的,两者最大的区别在于刷机链路和控制层级完全不同。
| 对比维度 | 串口刷机 | USB刷机 |
|---|---|---|
| 连接方式 | UART串口引脚 | USB数据线 |
| 控制层级 | Bootloader/芯片级 | 系统内/Recovery模式 |
| 适用场景 | 救砖、底层调试 | 常规升级、刷第三方ROM |
| 依赖条件 | 设备有串口焊盘 | 设备能进入下载模式 |
| 失败风险 | 极低，几乎不可能损坏硬件 | 操作不当有变砖可能 |
USB刷机要求设备至少有一部分系统功能还能工作,比如能进Recovery或者能识别到USB控制器，而串口刷机是从芯片的ROM代码开始执行，它不依赖设备上任何现成系统，路由器串口刷机和手机串口刷机虽然接线方式不同，但原理完全相同。
嵌入式开发板串口刷机步骤详解
以常见的全志、瑞芯微、联发科平台开发板为例，串口刷机的完整流程大致分五步，每一步都有明确的验证标准，不做完不往下走。
第一步：确认串口参数和引脚定义
开发板主板上通常有标注TXD、RXD、GND、VCC的4针插针，记住一个核心原则：设备TXD接模块RXD，设备RXD接模块TXD，GND必须共地，VCC一般不接，避免电压不匹配烧毁芯片。
在电脑设备管理器中查看CH340或CP2102模块对应的COM口号,右键点击端口，进入属性，把波特率设为115200，数据位8位，停止位1位，无校验，无流控，这是绝大多数设备的默认串口参数。
第二步：进入Bootloader模式
给开发板上电的同时,在终端软件中按住Ctrl+C或快速敲击任意键，打断内核启动过程，进入U-Boot命令行界面。

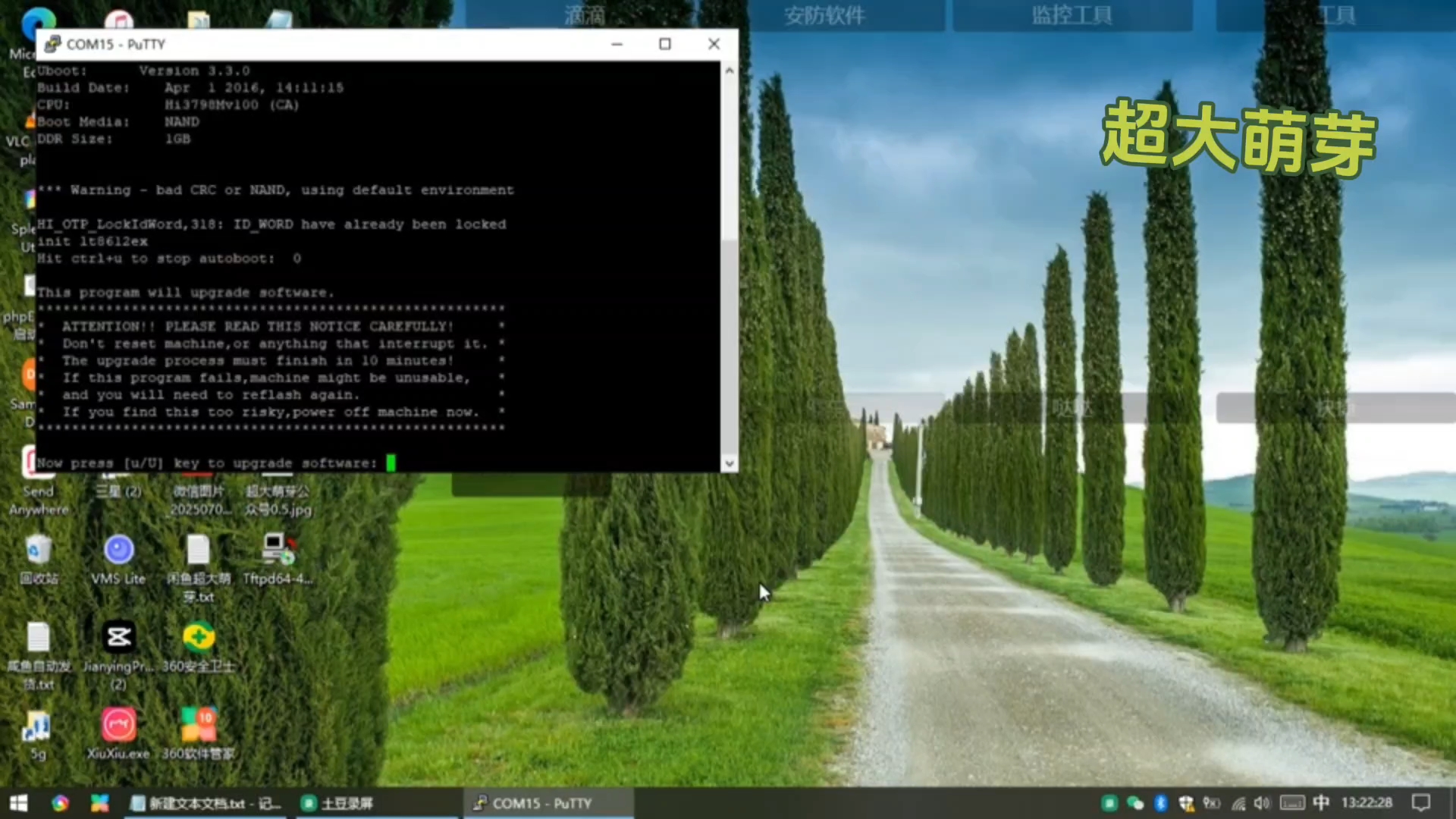

如果看到类似Hit any key to stop autoboot的提示，说明串口通信已经打通，此时输入printenv命令可以查看当前环境变量，输入help可查看所有支持的命令。
第三步：通过网络或SD卡加载固件
传统的串口刷机方式有两种：一种是TFTP网络引导，另一种是SD卡读取镜像。
TFTP网络刷写流程：
- 电脑端开启TFTP服务器软件,将固件镜像放在同一文件夹
- 在U-Boot中设置
setenv serverip 192.168.1.100（电脑IP） - 设置
setenv ipaddr 192.168.1.101（开发板IP） - 执行
tftp 0x20008000 uboot.bin将固件加载到内存 - 执行
nand erase和nand write将固件写入闪存
SD卡刷写流程：
- 将固件拷入FAT32格式的SD卡
- 插入开发板卡槽
- 在U-Boot中执行
mmc rescan识别SD卡 - 执行
fatload mmc 0 0x20008000 firmware.img - 然后执行闪存写入命令
第四步：等待写入完成并校验
串口终端会输出类似Writing at 0x00100000... OK的进度提示，写入完成后，务必执行md5sum或crc32命令对比校验值，确保固件数据完整无损，校验结果不一致就重新刷写，不能跳过。
第五步：重启并观察启动日志
拔掉SD卡或断开TFTP连接后,执行reset命令重启设备，串口终端会输出完整的内核启动日志，包括内存检测、驱动加载、文件系统挂载等信息，看到login:提示符说明系统正常启动。
串口刷机过程中的常见问题与处理方法
串口刷机最让人头疼的问题就是终端无输出,这里有个排查顺序的讲究，按从简到繁来，多数情况下能在十分钟内解决。
终端窗口完全没有显示
- 检查GND是否连接,串口通信必须共地
- 交换TXD和RXD两根线的位置
- 确认波特率设置正确,有些设备默认是57600或38400
- 拔掉VCC线,只保留TXD、RXD、GND三根线
出现乱码或异常字符
串口出现这类乱码的原因通常是波特率不匹配,逐个尝试9600、19200、57600、115200四个常用档位，观察哪个档位下字符显示清晰，如果所有波特率都乱码，检查杜邦线是否接触不良，建议换线重试。
电脑无法识别USB转TTL模块
- 换一个USB接口,优先插主板后置接口
- 手动安装CH340或CP2102驱动
- 在设备管理器中检查是否有未知设备或黄色感叹号
- 换一个USB转TTL模块,某些劣质模块芯片供电不稳定
串口刷机变砖后还能救回来吗
只要Bootloader区域没有被完全擦除,串口刷机救砖的成功率相当高，即使U-Boot已经损坏，大部分芯片内部还有一级BootROM，它会优先从串口或USB等待下载固件，这种情况下需要借助芯片厂家的专用刷写工具，比如联发科的SP Flash Tool、瑞芯微的RKDevTool，通过短接特定引脚让芯片进入MaskROM模式，重新写入完整的引导链。
网上有人问路由器串口刷机多少钱,实际成本就是一根USB转TTL线的价格，十几块钱就能搞定，找维修店帮忙刷，收费通常在30到80元之间，视设备型号和难度而定，其实自己动手跟着教程操作，风险很低，串口刷机本身不会烧硬件，最多就是软件层面反复折腾。
串口刷机过程中比较实用的操作建议
接触过的刷机案例多了,总结出几条能避开大部分坑的经验。
- 刷机前先备份原厂固件和分区表,用
nand read读取完整Flash镜像备份到电脑 - 焊接飞线时尽量短,长线容易引入干扰，导致通信不稳定
- 使用带屏蔽层的杜邦线,避免电机、电源等干扰源造成数据错乱
- 刷写过程中全程保持供电稳定,最好用有滤波的电源适配器
- 保存一份设备的串口引脚图和芯片方案资料,方便事后查阅
- 如果刷写成功后无法启动,多半是环境变量被改动，执行
env default -a恢复默认配置
串口刷机技术含量并不高,核心在于细心和耐心，理清接线逻辑、选对波特率、按步骤操作，就能在这个领域少走弯路。
Q&A
串口刷机和网络刷机哪个更可靠？
串口刷机更可靠,网络刷机依赖设备网口和TCP/IP协议栈，一旦网口驱动异常或IP地址配置错误就会失败，串口刷机直接在芯片层面操作，不依赖任何上层功能，即使设备完全变砖也能通过串口恢复，业内专家指出，网络刷机适合结构完整的固件升级，而串口刷机适合底层修复和引导程序恢复。
串口刷机需要安装什么专用软件？
电脑端只需要一个串口终端软件,PuTTY是免费且最常用的选择，SecureCRT功能更强但需要付费，另外需要安装USB转TTL模块的驱动程序，CH340芯片用WCH官方驱动，CP2102用Silicon Labs驱动，Windows 10以上系统通常会自动安装，整个过程不需要安装任何刷机平台软件，所有烧写操作都是在Bootloader终端里输入命令完成的。
串口刷机过程中断电会有什么后果？
如果断电发生在bootloader写入阶段,设备会失去引导程序，下次上电后直接进入掩膜ROM下载模式，对于全志、瑞芯微等芯片方案，可以通过USB强制下载模式重新刷入引导程序，设备仍然可以修复，如果断电发生在内核或文件系统写入阶段，只会造成系统不完整，重新刷写对应分区即可恢复，只要供电恢复后芯片还能工作，设备就不会存在物理损坏。
