iphone电路图怎么学最快？iphone主板电路图维修入门教程
iphone电路图怎么查：从维修视角看懂主板布局
iphone电路图是判断故障点、定位芯片和排查短路的核心工具，看懂它并不需要芯片级维修基础，掌握元件符号、供电走向和点位标注三件事就够了。 无论你是自学维修、二手验机还是想搞懂手机为什么发热重启，电路图都能把“猜”变成“查”，本文从实际维修场景出发，拆解iphone电路图的查看方法、下载渠道和阅读技巧,全文基于维修行业通用经验和公开技术资料整理。
为什么修iphone必须看电路图

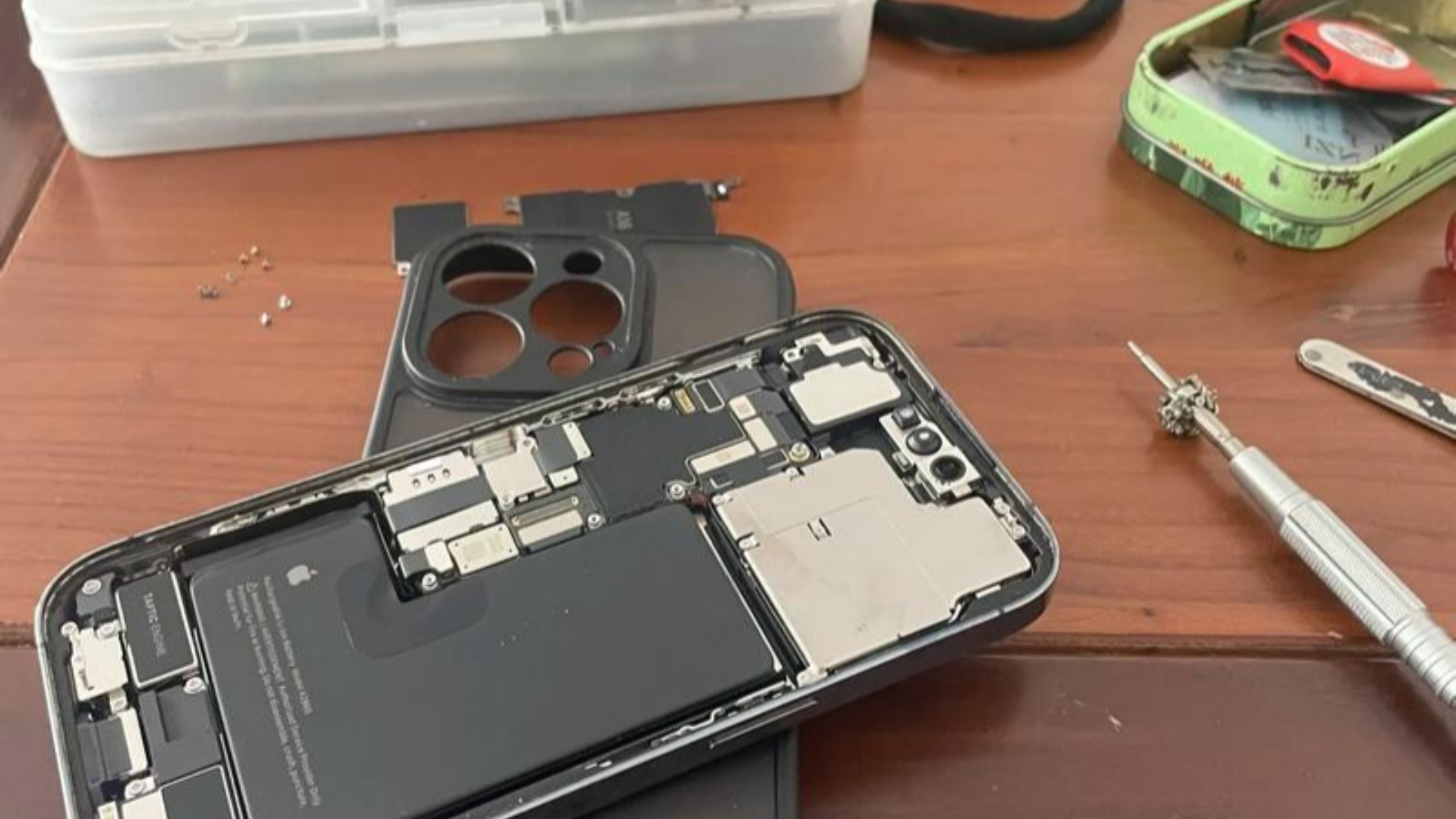

很多人拆开手机第一反应是“板子真干净”，但真到故障排查时，没有图纸就只能靠替换法碰运气，电路图的价值在于把几十颗芯片、上千颗电阻电容的连接关系画成一张可追溯的网络。
以最常见的“无服务”故障为例，问题可能出在中频芯片、基带电源、天线开关或周边滤波电路，没有图纸时，维修者只能逐颗芯片加焊，运气不好还会把好芯片吹虚焊，有了iphone电路图，直接顺着射频信号通路查,几分钟就能锁定故障范围。
行业共识认为，超过一半的iphone维修故障集中在供电线路和信号通路上，这两类问题恰恰是电路图最直观呈现的内容，对于普通用户来说，看懂电路图也能避免被不正规维修店“换主板”式的宰客方案忽悠。
iphone电路图的核心构成要素
元件符号与标识规则
iphone电路图沿用行业通用的电子元件符号,但有几个苹果特有的标注习惯需要先适应：
- 编号规则：电阻以R开头、电容以C开头、电感以L开头，芯片以U开头，连接座以J开头，例如U3400代表音频编解码芯片,R5201代表电源通路上的某颗电阻。
- 位号后缀：同一颗芯片的多个供电引脚会用_A、_B、_C区分,对应图纸上不同的电源域。
- 测试点标注：图纸上标有TP字样的位置是出厂测试点，维修时可以直接用万用表在这里量电压,不用去扎芯片引脚。
电源树与信号通路
一张完整的iphone电路图通常包含几十页，但核心逻辑只有两条线：供电线和信号线。
- 供电线：从电池接口出发，经过电源管理芯片（PMIC）分成多路电压，分别供给CPU、基带、显示、音频等模块。
- 信号线：负责芯片之间的数据通信，比如CPU与NAND闪存之间的数据传输、基带与天线开关之间的射频信号。
图纸上的特殊标注
苹果图纸中有几个高频出现的特殊标记,新手容易看懵：
- PP_3V0：代表3.0V供电网络,这类标注直接标明了电压值。
- GND：接地符号,所有标GND的点在物理上是相通的。
- NC：Not Connected，表示该引脚悬空,不连接任何线路。
iphone电路图pdf下载：实操中如何找到并正确使用
获取渠道的靠谱程度排序
很多人直接搜“iphone电路图pdf下载”，但网上下载的图纸质量参差不齐,按可靠性从高到低排列：
- 维修平台会员站：如国内知名的手机维修技术论坛和付费图纸站，图纸经过人工校对，元件位号清晰，更新速度快,适合认真学维修的人。
- 海外公开维修资料库：部分海外维修社区会放出老款机型的图纸，适合学习原理,但新款机型往往滞后。
- 免费网盘资源：搜索“型号+电路图”能找到不少，但存在图纸模糊、版本不对、标注错误的问题,只能当参考。
下载后必须做的三件事
下载到图纸后，不要急着看,先做三个验证步骤：
- 核对机型：确认图纸标注的型号与手中主板丝印一致，例如iPhone 12的图纸不能用于iPhone 12 Pro,因为主板布局差异较大。
- 检查清晰度：放大看元件位号是否可辨,模糊的图纸在维修时反而会误导判断。
- 对照实物找三个点：电池座正负极、主电源芯片位置、CPU位置，这三个点能找到,说明图纸与实物对应得上。
使用场景的适配建议
- 如果你只是想知道“手机为什么发热”，看电源管理芯片周边的供电线路即可,不用下载整套图纸。
- 如果你在排查“无服务”问题,重点找基带电源和中频芯片周边的图纸页面。
- 如果你在换屏幕后出现“原彩显示失效”，需要查看屏幕连接座周边的线路图,确认触摸IC的供电是否正常。
零基础怎么读懂iphone电路图标注
先学会量电压，再看图
电路图是静态的，主板是动态的，建议先学会用万用表量电压，再回来看图,实操路径如下：
- 给主板通电，用万用表直流电压档测量电池座正极对地电压，正常应在3.6V到4.4V之间。
- 找到图纸上标注的PP_3V0测试点，量测该点是否有3.0V输出。
- 对比图纸上标注的电压值，如果测量值偏差超过0.2V,基本可以判断该路供电有问题。
这套流程跑通之后，再去看图纸上的芯片引脚定义,就会理解每一路电压的实际意义。
用颜色笔标注自己的理解
维修师傅习惯在打印出来的图纸上用荧光笔区分不同功能模块：
- 红色标注供电线路
- 蓝色标注信号线路
- 绿色标注接地位置
这样在排查故障时，一眼就能定位相关线路,不用反复翻页对照。
常见故障与图纸对应关系
| 故障现象 | 优先查看的图纸位置 | 典型原因 |
|---|---|---|
| 不充电 | 电池座周边、充电IC电路 | 充电IC虚焊、数据线通路损坏 |
| 无声音 | 音频编解码芯片周边 | 音频IC供电缺失、扬声器座氧化 |
| WiFi打不开 | WiFi芯片供电与时钟线路 | WiFi芯片损坏、时钟晶体失效 |
| 重启循环 | CPU供电线路 | 主供电电容短路、PMIC输出异常 |
iphone电路图维修入门：从看懂一张图到独立排查故障
新手必练的四个实操场景
以下场景在维修教学中被反复使用,适合作为入门练习：
- 按开机键无反应，在图纸上找到电源键连接座，量测触发电压是否正常,再顺着线路查到PMIC的开机触发引脚。
- 屏幕不亮但手机有声音，查看显示供电芯片的输出电压,对比图纸标注值判断显示供电是否正常。
- 电池电量百分比不动，查找电池数据总线上的通信电阻,用万用表量测阻值是否与图纸标注一致。
- 打电话对方听不到声音，顺着麦克风信号通路查,重点检查音频编解码芯片周边的耦合电容和电感。
图纸与点位图的配合使用
电路图告诉你“应该是什么”，点位图告诉你“东西在哪里”,两者配合使用效率最高：
- 先在电路图上找到故障相关的芯片编号
- 再在点位图上定位该芯片在主板的物理位置
- 用显微镜对准该区域进行实际测量
目前主流维修平台都提供点位图在线查看功能，支持搜索元件位号,比翻纸质图纸高效得多。
常见误区提醒
- 把所有电压都量一遍，正确做法是先看图纸，锁定可能的故障范围,再有针对性地测量。
- 图纸版本越新越好，对于学习来说，iPhone 8到iPhone 11的图纸结构清晰、元件布局规整,比新款折叠屏更适合入门。
- 只关注芯片不关注外围元件，相当一部分故障是电容短路或电阻开路导致的,芯片本身并没有坏。
哪里能看iphone电路图：平台选择与使用建议
国内平台的选择标准
- 图纸更新速度：新款机型发布后,图纸上线越快说明团队实力越强。
- 标注准确度：对比多个免费来源的同一型号图纸,看元件位号和电压标注是否一致。
- 社区活跃度：有维修师傅在评论区讨论故障案例的平台,学习价值更高。
用图纸辅助判断维修报价
在送修之前，自己先查一下图纸了解故障范围，能有效避免被过度收费，如果确认只是电池座接触不良导致不充电，维修成本极低，而“换主板”的报价显然不合理。
常见问题解答
问：iphone电路图怎么查最快？
先确定手机具体型号，再到维修技术平台搜索该型号的电路图，优先选择标注清晰、带有测试点电压值的版本，如果只是排查单一故障，先用点位图定位芯片位置，再查对应页面的电路图,比从头到尾翻图纸快得多。
问：iphone电路图pdf下载后打不开怎么办？
多数图纸是PDF格式或图片格式，PDF打不开通常是因为文件损坏或版本不兼容，建议改用图片格式的点位图，直接在浏览器中查看，不需要额外软件，部分平台提供专用看图工具，按平台指引安装即可，这类工具通常支持图层开关,比PDF更实用。
问：新手学看iphone电路图需要什么基础？
不需要电子专业背景，但需要先认识电阻、电容、电感、二极管、芯片这几个基本元件，并且会使用万用表测量电压和通断，建议先用旧款机型练手，对照图纸逐条验证供电线路,熟练后再接触新款机型的复杂信号通路。
写在最后
iphone电路图不只是一张纸，它是维修思路的可视化载体，学会看图，意味着你不再盲修，而是带着逻辑去排查问题，无论目标是省下维修费还是转行做维修，从看懂一张图纸开始,都是最扎实的起点。
