显卡横放的小机箱怎么装？显卡横放安装教程
显卡横放的小机箱是解决ITX空间与散热矛盾的最优解，它通过牺牲少量风道效率换取了极致的桌面美学与兼容性，适合追求紧凑布局且愿意进行理线优化的DIY玩家。
为什么选择显卡横放的小机箱？
在传统的ATX大机箱中,显卡垂直安装是默认选项，但在体积紧凑的ITX或M-ATX小机箱中，垂直安装往往意味着巨大的PCIe插槽占用和复杂的供电线弯折，显卡横放设计应运而生，它不仅仅是一种外观上的妥协，更是一种空间利用率的极致优化。
业内专家指出,随着显卡体积的不断膨胀，尤其是高端型号如RTX 4090级别的散热模组，垂直安装在小机箱中极易导致风道拥堵，横放设计允许显卡与主板平行，从而释放出宝贵的垂直空间，让散热器或其他组件有更充裕的呼吸余地。
空间利用率的重新定义
小机箱的核心痛点在于“寸土寸金”，横放显卡直接改变了内部组件的布局逻辑：
- 释放垂直空间：传统竖装显卡需要预留至少10-15厘米的垂直高度，而横放后，这一空间被转化为机箱深度的延伸或散热器的安装位。
- 优化理线路径：供电线不再需要向上弯曲90度再向下连接，而是可以沿着机箱侧板或底部走线，大幅降低理线难度和视觉杂乱感。
- 兼容更多散热器：由于显卡不再占据顶部空间，用户可以选择更高塔式的CPU风冷散热器，或者安装更厚度的水冷排，而不必担心与显卡发生物理干涉。
散热效能的权衡分析
横放并非没有代价,垂直安装通常利用热空气上升原理，形成烟囱效应，帮助显卡快速排出热量，而横放显卡则依赖机箱的前后风道，对机箱整体风道设计提出了更高要求。
多数情况下,只要机箱配备足够的前进风量和后出风量，横放显卡的散热表现与竖装差异在3-5摄氏度以内，这一温差在日常使用中几乎不可感知，如果机箱进风受阻或显卡本身是开放式散热设计，横放可能导致热量在机箱内积聚，选择具备良好风道设计的机箱至关重要。
显卡横放小机箱选购指南
面对市场上琳琅满目的小机箱,如何挑选一款支持显卡横放且散热优秀的产品？这需要从结构、兼容性和材质三个维度进行考量。
结构类型对比
目前支持显卡横放的小机箱主要分为两类：侧插式和顶插式。
| 机箱类型 | 显卡安装方向 | 优点 | 缺点 | 适用人群 |
|---|---|---|---|---|
| 侧插式 | 水平平行于主板 | 风道设计成熟，散热稳定，兼容性强 | 机箱宽度较大，占用桌面宽度 | 追求稳定散热的主流玩家 |
| 顶插式 | 水平平行于主板 | 体积小巧，桌面占用面积极小 | 散热依赖机箱顶部风扇，理线复杂 | 极致空间追求者，桌面空间有限 |
侧插式机箱如联力O11D Nano的变种或国产的某些定制机箱，通常采用类似ATX的结构缩小版，显卡横插后，电源位于底部或顶部，风道清晰，顶插式机箱如Fractal Design Ridge或国产的某些迷你机箱，显卡直接插在主板上方，结构更为紧凑，但对CPU散热器高度和显卡厚度限制严格。
关键兼容性指标
在选购时,不要只看机箱尺寸，更要关注内部的具体限制参数：
- 显卡长度限制：横放显卡虽然不占垂直空间，但会占用机箱长度，务必确认机箱支持的最大显卡长度，通常需预留2-3厘米用于理线和风扇安装。
- CPU散热器高度：横放显卡后，CPU散热器通常位于显卡上方或前方，若使用风冷，需确保散热器高度不超过机箱限制；若使用水冷，需确认冷排安装位置是否被显卡遮挡。
- 电源形态：小机箱多使用SFX电源，因其体积更小，能为显卡横放腾出更多空间，若使用ATX电源，则需确认机箱是否支持电源前置或后置安装，且不影响显卡横插。
安装与调试实操步骤
拥有了一台支持显卡横放的小机箱,如何将其组装起来并达到最佳性能？以下是一套标准化的实操流程。
预组装与兼容性检查
在将任何组件装入机箱前,务必进行“裸机测试”。
- 主板预装：将CPU、内存、M.2 SSD安装到主板上，并安装好CPU散热器。
- 电源测试：连接24pin主板供电和8pin CPU供电，短接开机针脚，确认电源能正常启动。
- 显卡试装：将显卡插入主板PCIe插槽（此时不固定螺丝），确认显卡与CPU散热器、机箱侧板无物理干涉。
机箱内安装顺序
正确的安装顺序能避免后续返工,建议遵循以下路径：
- 第一步：安装主板支架：根据主板尺寸（ITX或M-ATX），在机箱内安装对应的铜柱和支架，这是小机箱安装中最容易出错的一步，务必对准孔位。
- 第二步：安装电源：将SFX电源固定在机箱电源仓内，并整理好电源线，对于横放显卡机箱，电源位置通常在底部，便于显卡供电线直接连接。
- 第三步：安装主板：将预装好的主板放入机箱，拧紧螺丝，此时检查CPU供电线和24pin线是否足够长，若不足，需提前规划走线路径。

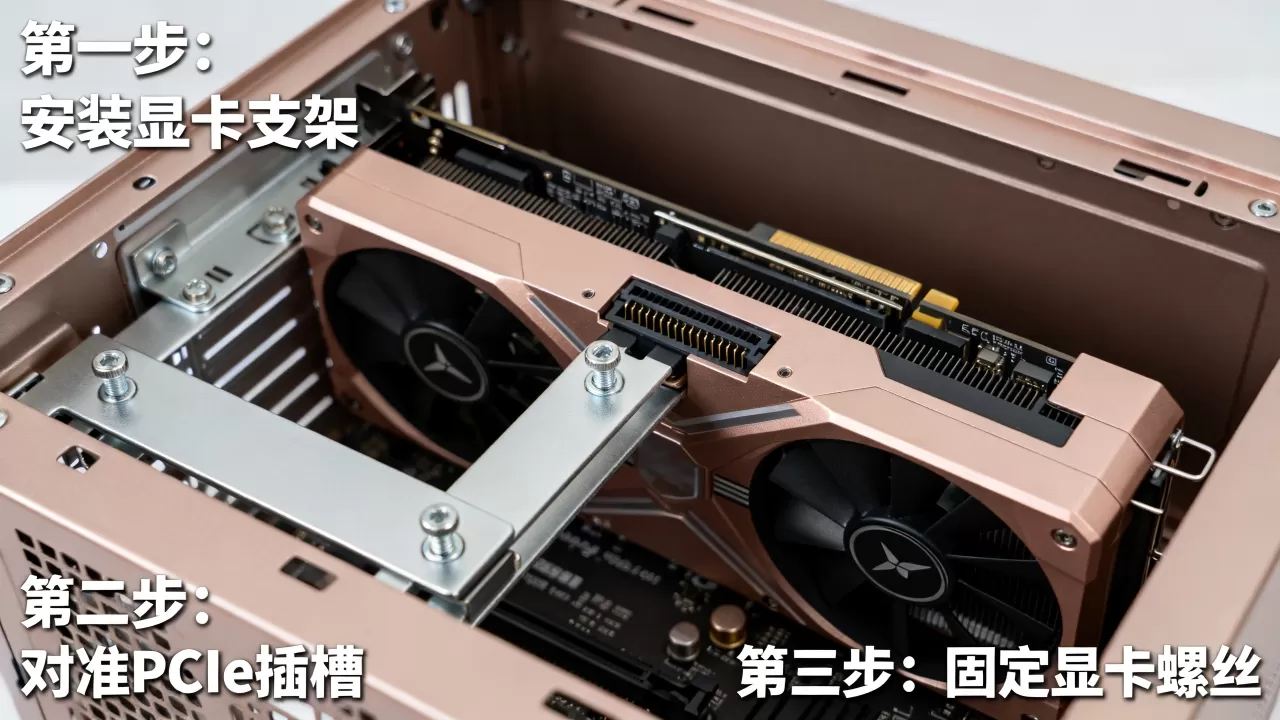

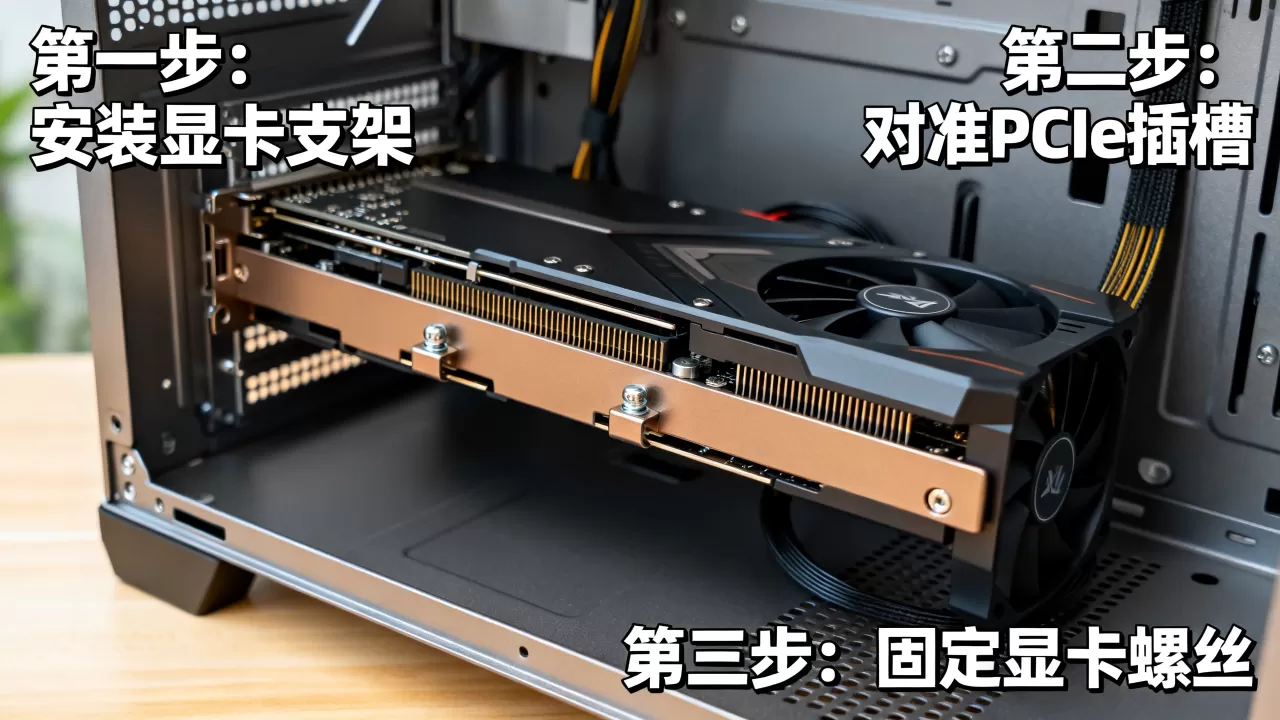

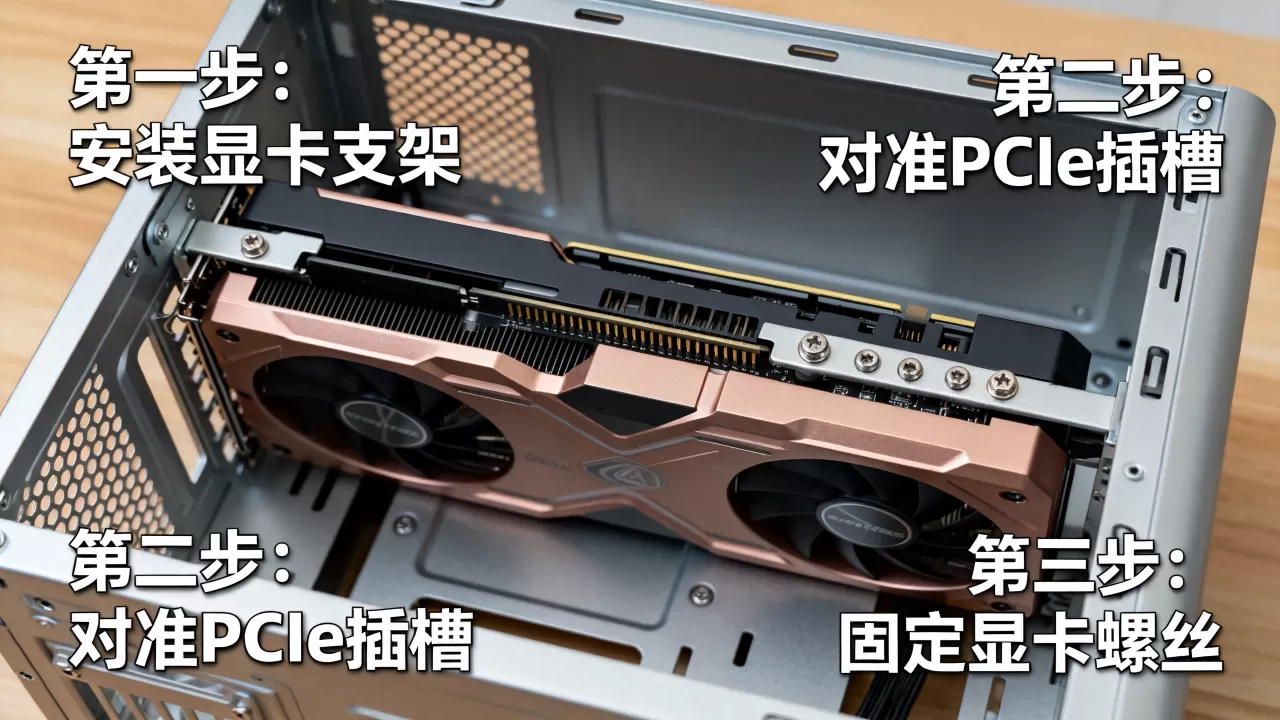

- 第四步：安装显卡：这是核心步骤，将显卡水平插入PCIe插槽，确保卡扣锁紧，随后安装显卡固定螺丝，防止显卡下垂。
- 第五步：理线与风扇安装：使用扎带或魔术贴将供电线、机箱风扇线整理整齐，安装机箱风扇，建议配置为“前后进风”或“底部进风、顶部/后部出风”，以配合横放显卡的热排出。
BIOS设置与压力测试
组装完成后,进入BIOS检查风扇曲线设置，对于横放显卡，建议将机箱风扇转速设定为自动调节，在低负载时保持静音，高负载时提升转速。
使用FurMark或3DMark进行压力测试,监控显卡温度和CPU温度，若发现温度异常偏高，可尝试调整风扇角度或增加机箱进风量。
常见问题解答
显卡横放小机箱适合玩大型3A游戏吗？
适合,但需注意散热配置，横放本身不影响显卡性能，关键在于机箱风道，若机箱进风不足，长时间高负载运行可能导致显卡降频，建议搭配高性能机箱风扇，并定期清理灰尘，确保风道畅通。
横放显卡会影响PCIe带宽吗？
不会影响,PCIe带宽由主板芯片组和显卡接口决定，与安装方向无关，只要显卡完全插入PCIe插槽并锁紧，即可跑满带宽，横放仅改变物理位置，不改变电气连接。
显卡横放小机箱价格区间是多少？
价格因品牌和材质而异,入门级国产ITX机箱通常在300-600元之间，主打性价比；中高端品牌如联力、安钛克等，价格在800-1500元之间，注重做工和风道设计，还需预留SFX电源和定制线材的成本，整体预算需根据配置灵活调整。
