显卡电源线怎么安装图解，显卡供电线插错会坏吗
显卡电源线安装的核心在于确保接口完全卡紧且供电模组匹配，严禁使用非模组电源的“一拖多”转接线，否则极易引发烧毁风险。
很多用户在组装电脑时,往往对显卡供电这根线视而不见，直到开机黑屏或闻到焦糊味才恍然大悟，显卡作为整机功耗最高的部件之一，其供电稳定性直接决定了系统的寿命，业内专家指出，不当的供电连接是导致高端显卡早期故障的主要原因之一，本文将通过详细的图解逻辑和实操步骤，帮你彻底理清显卡电源线安装的每一个细节，从识别接口到排查故障，让你一次装对，告别焦虑。
显卡供电接口类型与识别指南
在动手插线之前,首要任务是搞清楚你的显卡需要什么样的电源，现在的显卡接口越来越复杂，搞错接口不仅插不进去，强行插入还会损坏金手指。
常见接口规格解析
目前主流显卡主要涉及以下几种供电接口,你需要对照显卡背面的供电孔位进行确认：
- 6-pin接口：多见于入门级或低功耗显卡，它有两排针脚，每排3个，共6个针脚，这种接口提供的最大功耗约为75W。
- 8-pin接口（3x2）：这是目前最主流的中高端显卡供电接口，它由两排针脚组成，每排4个，共8个针脚，部分高端显卡会提供两个8-pin接口，甚至三个。
- 12VHPWR接口（12+4pin）：这是RTX 40系列及后续新架构显卡采用的新型接口，它看起来像是一个巨大的8-pin接口，但旁边多了一个4-pin的小插槽，总共16个针脚，这种接口旨在通过单根线缆提供高达600W的电力。
如何快速区分6-pin和8-pin
很多新手容易混淆这两种接口,最简单的辨别方法是看缺口位置，6-pin接口通常只有一个缺口，而8-pin接口也有一个缺口，但针脚排列更紧凑，如果你手中的电源线是6-pin，而显卡需要8-pin，千万不要试图用两个6-pin去拼凑，必须使用原装的8-pin线材。
模组电源与非模组电源的连接差异
电源类型的不同,直接决定了你连接线材的方式和注意事项，这里涉及一个关键的选择场景：非模组电源显卡线怎么接与全模组电源显卡线怎么接的区别。
非模组电源：固定线材的束缚
非模组电源的线材是直接焊接在电源上的,无法拆卸，这意味着你只能使用电源自带的那根显卡供电线。
- 优点：无需担心线材兼容性问题，即插即用。
- 缺点：线材长度固定，如果机箱理线空间狭小，可能会导致线材弯曲角度过大，影响散热或造成物理应力。
- 操作要点：在插入显卡前，务必检查线材是否有破损，由于线材不可更换，一旦购买时线材长度不足，后期几乎无法补救。
全模组电源：灵活但需谨慎
全模组电源允许你根据需求拔插线材,这带来了极大的灵活性，但也引入了新的风险点。
- 接口匹配：确保电源端的接口与线材端的接口完全一致，电源端是8-pin输出，线材端也必须是8-pin输入。
- 防呆设计：现代电源接口大多采用防呆设计，插反是插不进去的，如果感觉阻力极大，请立即停止，检查是否插反或针脚弯曲。
- 多路供电：对于功耗超过300W的高端显卡，建议从电源引出两根独立的8-pin线材，而不是使用一根线材上的两个接口，这是因为单根线材的电流承载能力有限，双路供电能显著降低线材发热和电压损耗。

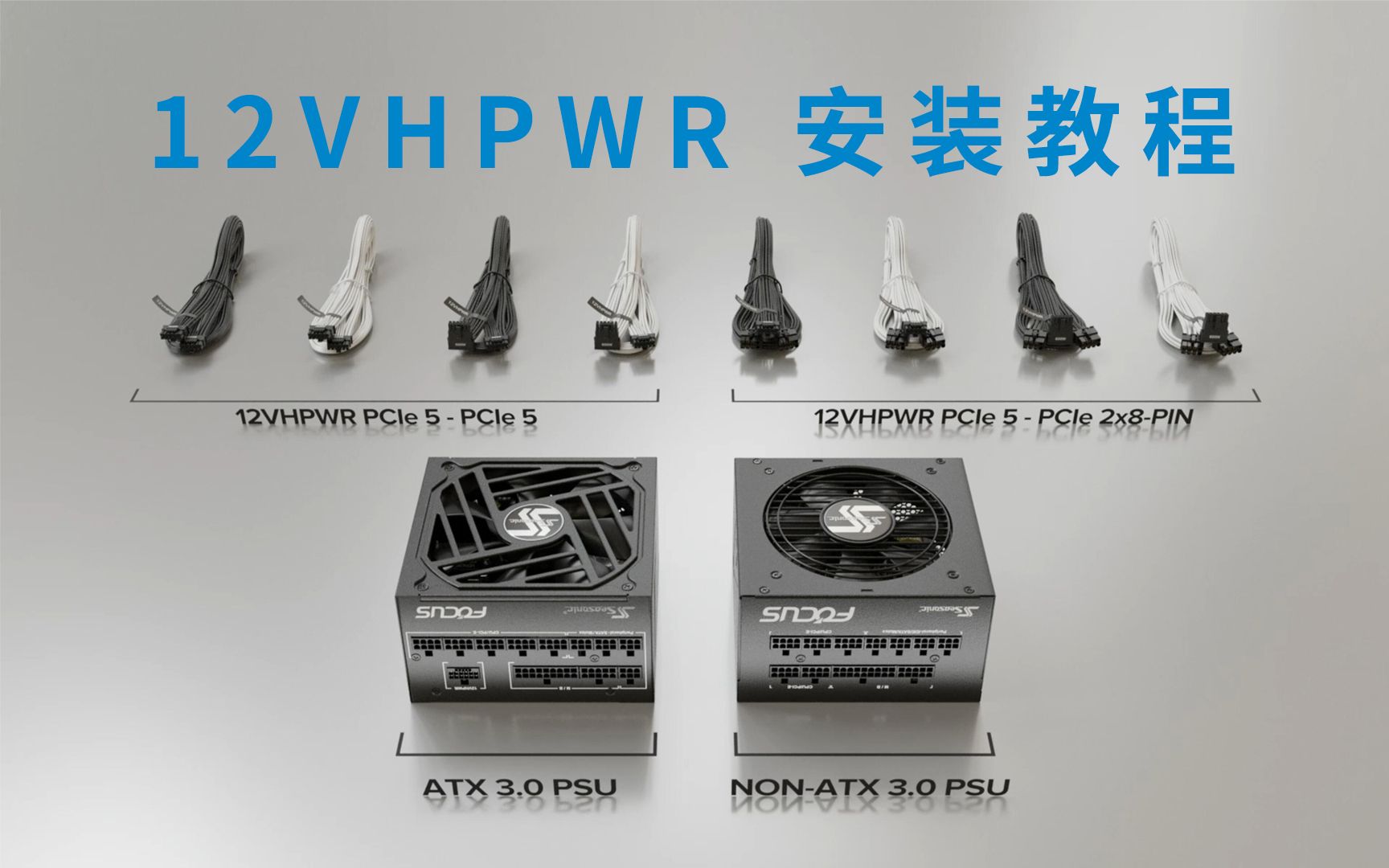

12VHPWR接口安装的特殊注意事项
随着RTX 4090等旗舰显卡的普及，12VHPWR接口成为了新的关注焦点，这个接口对安装精度要求极高，稍有不慎就可能导致接口熔化。
完全插入的重要性
12VHPWR接口的16个针脚中,有4个是用于检测连接状态的，如果插头没有完全插入，检测针脚无法闭合，显卡会报错或降频运行，更严重的是，未完全插入会导致接触电阻增大，产生高温，进而熔化塑料外壳。
弯曲半径的限制
12VHPWR线材内部铜丝较细,对弯曲半径有严格要求，行业共识认为，线材在接口处的弯曲半径不应小于4厘米。
- 错误示范：将线材强行折成90度直角，或紧贴显卡背板硬折。
- 正确做法：预留足够的线材长度，让线材自然垂落或沿机箱侧板走线，保持平缓的弧度。
安装实操步骤与故障排查
理论讲再多,不如动手实操一次，以下是标准的安装流程，请严格按照步骤执行。

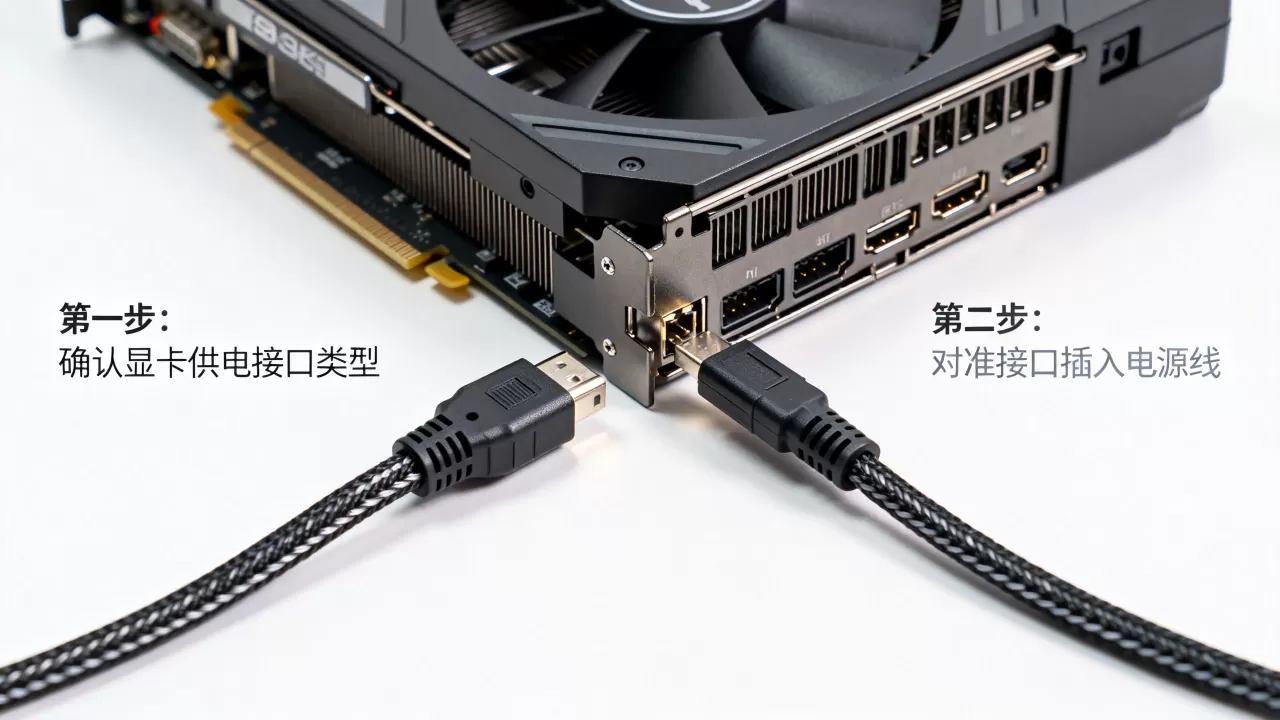

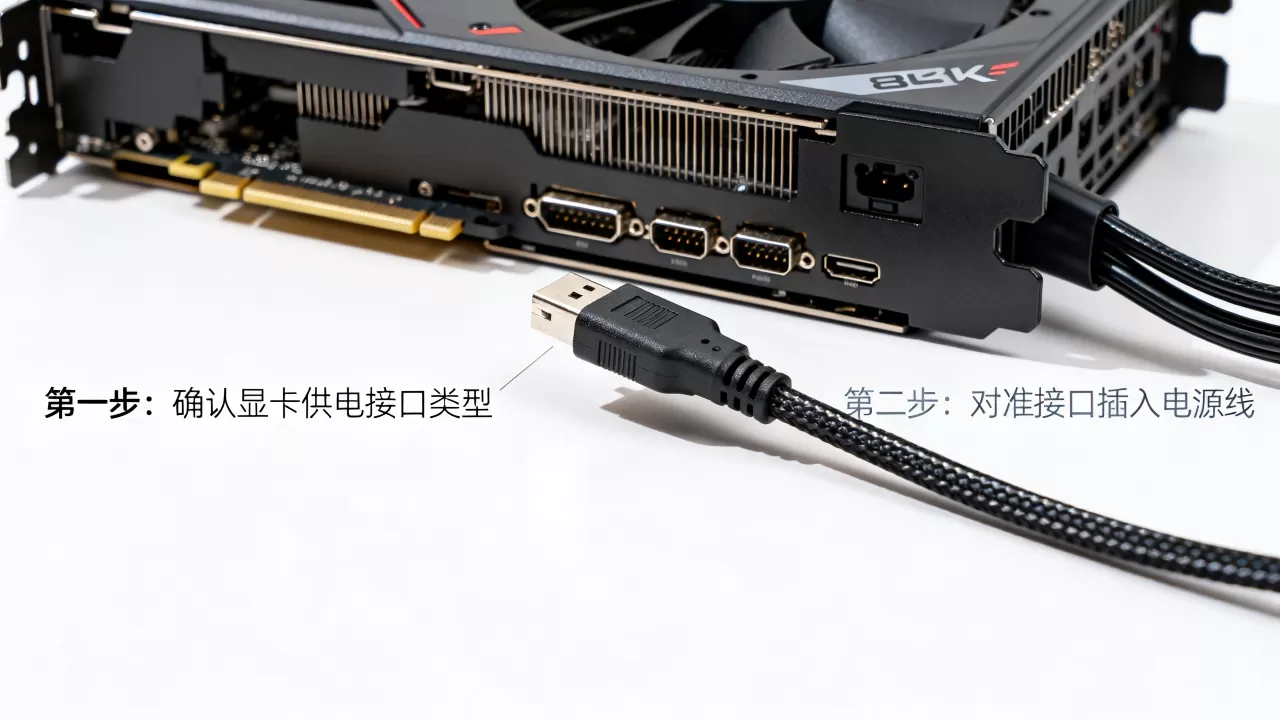

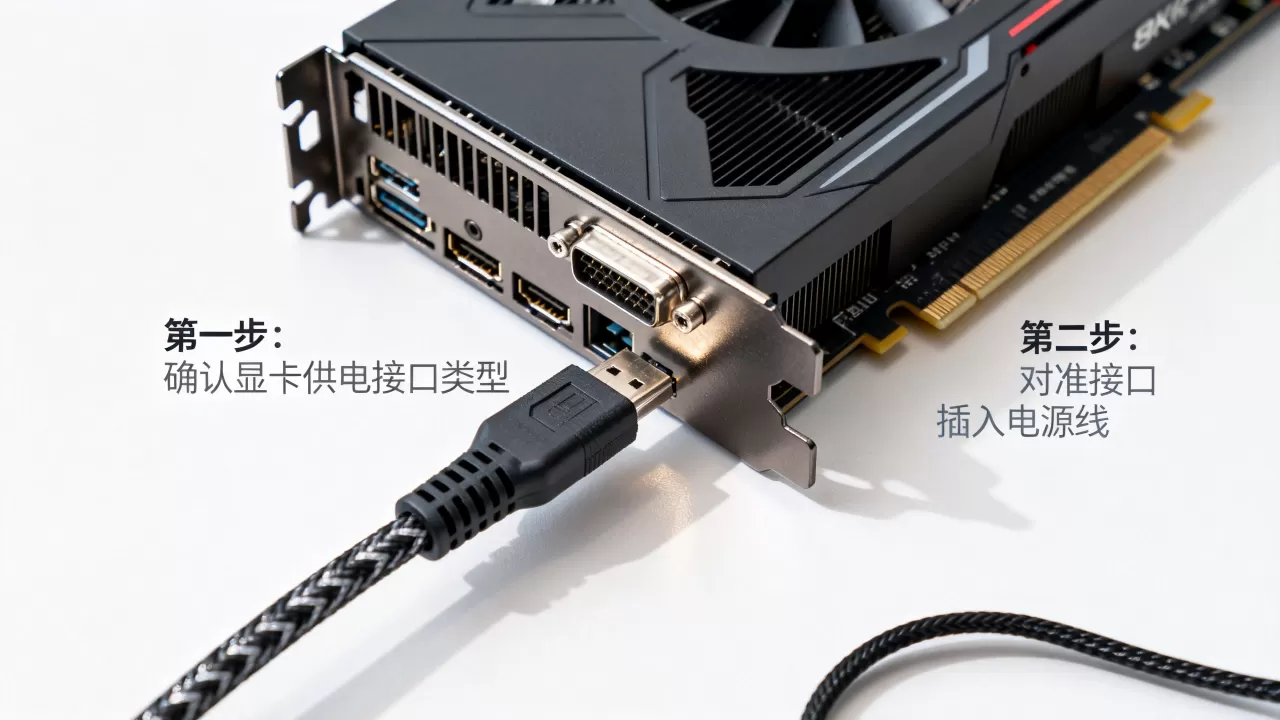

标准安装流程
- 断电操作：关闭电脑，拔掉电源线，按下机箱开机键几次以释放残余电量。
- 清理接口：使用压缩空气罐清理显卡供电接口和电源线的灰尘，灰尘堆积可能导致接触不良。
- 对准插口：将电源线的卡扣端对准显卡的供电孔，注意卡扣的方向，通常卡扣朝外或朝上，具体视显卡设计而定。
- 用力插入：双手握住插头，均匀用力垂直插入，听到“咔哒”一声，且卡扣锁紧，即为安装到位。
- 检查稳固性：轻轻拉扯线材，确认插头不会松动，对于12VHPWR接口，需确保插头上的指示灯（如有）亮起或颜色正常。
常见故障排查
- 开机无显示：检查显卡供电线是否插紧，很多时候只是插头虚接。
- 运行中黑屏重启：可能是线材质量差或接口过热，尝试更换另一根电源线，或改用双8-pin供电而非单12VHPWR。
- 接口发烫：立即关机检查，如果是轻微温热属正常现象，但如果烫手，说明接触不良或线材过载，必须重新安装或更换线材。
显卡电源线安装图解常见问题解答
显卡电源线安装图解中，6pin转8pin转接线安全吗？
绝大多数情况下,不建议使用6pin转8pin的转接线，6pin接口最大支持75W，而8pin接口设计支持150W，转接线无法改变物理供电上限，当显卡瞬时功耗超过75W时，转接线极易过热熔化，除非是极低功耗的入门卡，否则请坚持使用原生8pin或更高规格接口。
显卡电源线安装图解显示，双8pin和单12VHPWR性能有区别吗？
在供电稳定性上,双8pin方案通常比单12VHPWR更成熟可靠，因为双8pin由两根独立线材供电，电流分担更好，单12VHPWR虽然理论带宽更高，但对安装工艺要求极高，对于追求极致稳定性的用户，如果显卡支持，双8pin是更稳妥的选择；如果显卡仅支持12VHPWR，则必须严格按照规范安装，确保完全插入和弯曲半径。
显卡电源线安装图解中，线材长度不够怎么办？
严禁使用过长的延长线或拼接线材,如果原装机箱线材长度不足，应优先调整理线路径，利用机箱内部的走线孔和扎带固定，避免线材紧绷，如果确实无法解决，建议购买原厂认证的延长线，并确保延长线的线径（AWG值）与原线一致，以降低电阻和发热风险。
显卡供电看似简单,实则是整机稳定性的基石，从识别接口到精准插入，每一步都关乎硬件安全，遵循上述规范，不仅能避免烧毁风险，还能让你的显卡在满血状态下稳定运行，宁可得罪理线，不可委屈供电。
