f103刷机教程失败怎么办，f103刷机教程
STM32F103系列芯片的“刷机”本质是通过SWD或串口协议重写Flash存储器，核心步骤为连接调试器、配置IDE环境、编译固件并下载至芯片，整个过程无需专业实验室设备，普通开发者即可在桌面完成。
很多新手听到“刷机”二字，脑海中浮现的是手机解锁或破解软件，但对于嵌入式开发者而言，STM32F103的固件烧录更像是一次精准的“记忆重塑”，这款芯片凭借极高的性价比和完善的生态系统，成为了入门级物联网和工业控制的首选，面对Keil、IAR或PlatformIO等不同工具链，初学者往往在环境配置和驱动安装上卡壳，本文将拆解从硬件连接到代码落地的全流程，帮助你避开常见陷阱，实现高效开发。
STM32F103固件烧录核心原理与硬件准备
在动手之前,理解数据是如何进入芯片的至关重要，STM32F103内部没有独立的Flash编程器，它依赖调试接口进行通信，目前主流方案分为两类：一是通过SWD（串行调试）接口，这是ST-Link或DAPLink等调试器的标准协议，速度快且稳定；二是通过USART（串口）Bootloader模式，无需额外调试器，仅需USB转TTL模块即可实现，适合量产或无调试器的场景。
必备硬件清单与连接逻辑
工欲善其事,必先利其器，一个标准的烧录环境需要以下核心组件：
- 目标板：STM32F103C8T6最小系统板，这是市场上最常见的“蓝色药丸”开发板，成本低廉且资料丰富。
- 调试器/下载器：
- 方案A（推荐）：ST-Link V2或兼容版，支持SWD协议，支持在线调试（Debug），能单步执行代码，排查错误效率极高。
- 方案B（经济）：USB转TTL模块（CH340或CP2102芯片），仅支持串口下载，无法在线调试，但成本极低，适合纯功能测试。
- 连接线：杜邦线若干，用于连接GND、3.3V、SWDIO、SWCLK等引脚。
连接时务必注意电压匹配,STM32F103工作电压为3.3V，严禁直接连接5V电源，否则可能烧毁芯片，使用ST-Link时，通常只需连接四根线：GND（地）、3.3V（电源）、SWDIO（数据）、SWCLK（时钟），若使用串口下载，则需连接TX、RX、GND以及BOOT0引脚的控制线。
驱动安装与环境初始化
很多用户反映“电脑无法识别设备”，90%的原因在于驱动缺失，对于CH340芯片，需安装CH341SER驱动；对于ST-Link，Windows系统通常能自动识别，若未识别，可尝试更新ST-Link Utility或安装ST-LINK USB驱动。
业内专家指出,稳定的驱动环境是后续所有操作的基础，建议在安装IDE（如Keil MDK）前，先确保调试器在设备管理器中显示正常，且无黄色感叹号。
软件环境配置与代码编译路径
有了硬件连接,下一步是打通软件链路，以目前开发者使用率最高的Keil MDK为例，这是大多数高校教学和中小企业开发的标准配置。
Keil MDK工程创建步骤
- 新建工程：打开Keil，点击Project -> New uVision Project，选择保存路径并命名。
- 选择芯片型号：在弹出的Select Device for Target窗口中，搜索“STM32F103C8”，选择对应的STMicroelectronics型号。
- 添加库文件：
- 右键点击Target 1，选择“Manage Run-Time Environment”。
- 勾选Core和Device下的Startup文件。
- 若使用标准库,需手动添加
stm32f10x_conf.h及相关源文件；若使用HAL库，则需添加HAL库源文件。
- 编写测试代码：创建一个简单的LED闪烁程序，初始化GPIOB引脚，控制PB5引脚电平翻转。
编译与错误排查
点击“Build”按钮（F7）进行编译，若出现“Error: L6218E”，通常是因为未链接启动文件（startup_stm32f10x_hd.s）或未定义堆栈大小，此时需检查Project Options中的Target选项卡，确保堆栈（Stack）和堆（Heap）大小合理，一般默认值即可满足大多数应用。
对于STM32F103串口下载教程而言，软件配置略有不同，你需要使用串口助手（如XCOM或SSCOM）配合串口调试助手，通过发送特定的十六进制命令来触发Bootloader下载模式。
固件下载实操：两种主流方案对比
这是最关键的一步,决定了代码能否真正运行，我们将对比最通用的SWD下载和免调试器的串口下载。
ST-Link SWD下载（推荐新手）
此方法稳定、快速，且支持断点调试。
- 设置调试器：在Keil中点击“Options for Target”（魔术棒图标），进入Debug选项卡。
- 选择接口：在下拉菜单中选择“ST-Link Debugger”。
- 配置参数：点击“Settings”，确保Port设置为SW，Speed设置为默认最高值（如10MHz或更低以保证稳定）。

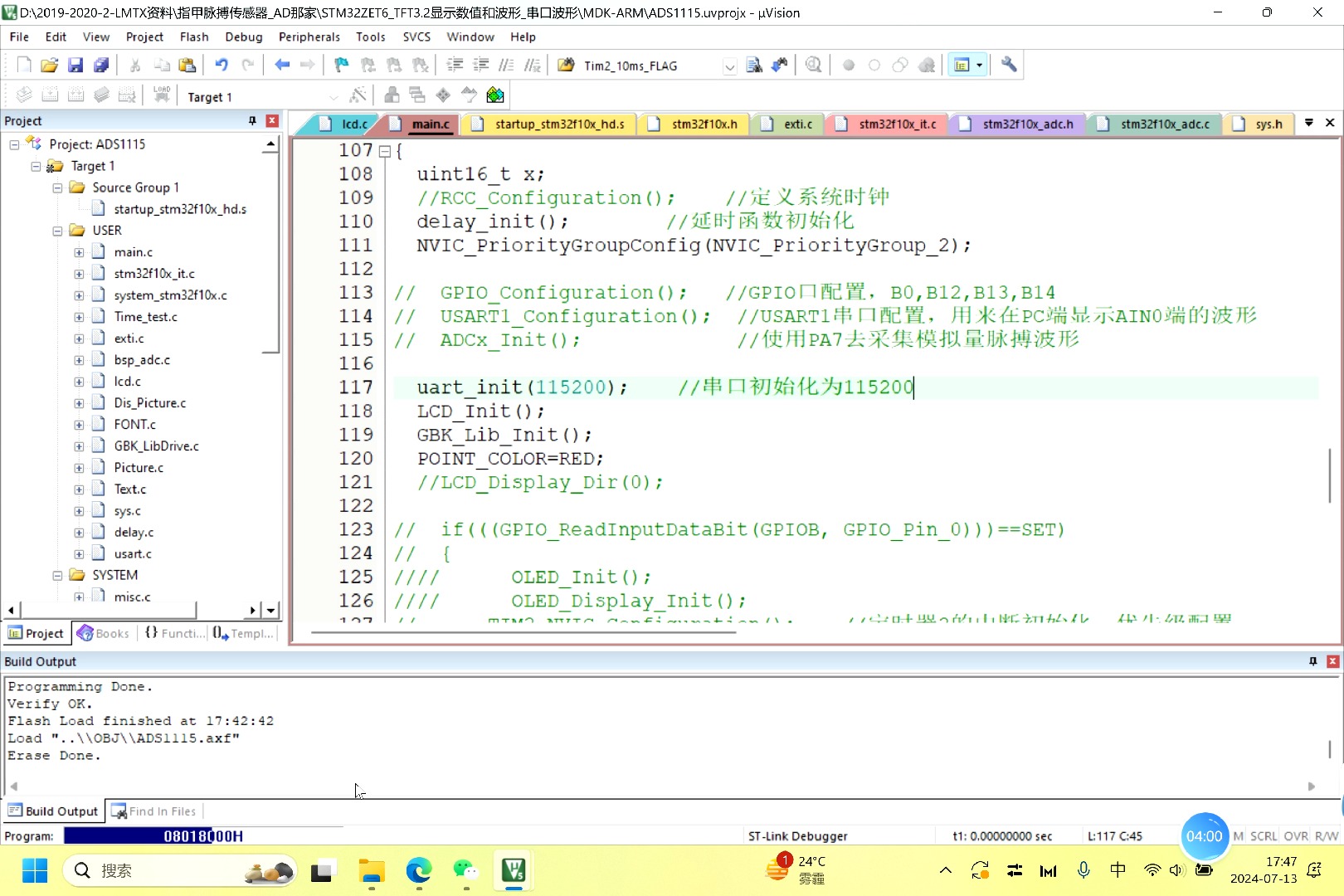

- 下载代码：点击“Download”按钮（或快捷键Ctrl+F8），若连接成功，Keil下方Output窗口会显示“Verify OK”和“Programming Finished”。
- 复位运行：按下开发板上的RESET键，观察LED是否按预期闪烁。
串口Bootloader下载（低成本方案）
此方法无需ST-Link，仅需USB转TTL模块，适合批量生产或预算有限场景。
- 硬件跳线：将BOOT0引脚接3.3V（进入Bootloader模式），BOOT1接GND。
- 连接串口：USB转TTL的TX接开发板RX，RX接TX，GND接GND。
- 使用下载工具：推荐使用“FlyMcu”或“STM32 ST-Link Utility”的串口模式。
- 配置参数：
- 串口号：选择设备管理器中对应的COM口。
- 波特率：建议设置为115200或9600，根据Bootloader版本而定。
- 文件路径：选择编译生成的
.hex或.bin文件。
- 执行下载：点击“Start”或“Download”，此时需先按下开发板的RESET键，再松开，触发下载流程。
- 恢复运行：下载完成后，将BOOT0引脚改接GND（正常启动模式），再次按下RESET键，程序开始运行。
对于STM32F103C8T6最小系统板用户，串口下载时需特别注意BOOT0跳线帽的位置，这是新手最容易忽略的细节。
常见问题与故障排查指南
即使按照步骤操作,也可能遇到“下载失败”或“芯片无反应”的情况，以下是高频问题的解决方案。
连接失败或识别不到芯片
- 检查线路：重新插拔杜邦线，确保GND连通，GND断路是导致下载失败的头号原因。
- 检查电压：用万用表测量3.3V输出是否正常，若电压偏低（如低于3.0V），芯片可能无法稳定工作。
- 复位时序：在SWD下载中，若芯片处于死机状态，尝试按住RESET键，点击下载，松开RESET键，再松开下载按钮，强制进入调试模式。
代码下载成功但无反应
- 时钟配置：检查代码中是否启用了外部高速时钟（HSE），若开发板无外部晶振或晶振损坏，需修改代码使用内部时钟（HSI）。
- 引脚冲突：确认LED连接的引脚是否与调试接口冲突，某些板载LED连接在PA13/PA14（SWDIO/SWCLK）上，下载后需重新映射或更改代码引脚。
- 看门狗复位：若代码中启用了独立看门狗（IWDG）且未喂狗，芯片会不断复位，调试时建议暂时关闭看门狗。
串口下载速度慢或失败
- 波特率匹配：确保下载工具波特率与Bootloader默认波特率一致。
驱动干扰：关闭其他占用串口的软件，如串口助手、终端模拟器。
- 文件校验：检查.hex文件是否完整，重新编译生成一次。
进阶优化与性能提升
当基础功能跑通后,开发者往往关注如何提升效率或降低功耗。
优化编译速度
对于大型项目,Keil编译速度可能较慢，建议启用“Incremental Build”（增量编译），仅编译修改过的文件，使用ARM Compiler 6（AC6）替代旧的ARM Compiler 5（AC5），在C++支持和优化级别上表现更佳，且免费版本功能完整。
降低功耗技巧
在电池供电场景中,STM32F103的功耗控制至关重要。
- 关闭未用外设：在初始化阶段，通过RCC寄存器关闭未使用的时钟源。
- 进入睡眠模式：空闲时调用
HAL_PWR_EnterSLEEPMode()，降低主频和电压。 - 优化GPIO状态：未使用的引脚配置为模拟输入（Analog），避免悬空导致漏电。
STM32F103的固件烧录并非黑盒操作,而是一套逻辑严密的通信流程，掌握SWD协议和串口Bootloader两种模式，配合稳定的IDE环境，即可解决绝大多数开发需求，对于初学者，建议从ST-Link SWD下载入手，因其调试功能强大，能直观看到程序运行状态，便于排查错误，随着经验积累，再逐步掌握串口下载等低成本方案，以适应不同场景下的开发挑战。
Q&A：STM32F103刷机常见问题
Q1: STM32F103C8T6和STM32F103RCT6在刷机时有区别吗？ A: 核心下载协议无区别，均支持SWD和串口下载，主要区别在于Flash和SRAM容量不同，RCT6容量更大，在Keil中创建工程时，需选择对应容量的芯片型号（如C8 vs RCT6），否则可能导致链接脚本错误，引发内存溢出或启动失败。
Q2: 为什么我的ST-Link下载时提示“Cannot connect to target”？ A: 此错误通常由硬件连接或调试器设置引起，首先检查SWDIO和SWCLK线是否接反，GND是否连通，在Keil的Debug Settings中，尝试降低SWD Clock Speed（如从10MHz降至1MHz），若仍失败，可能是芯片被写保护或硬件损坏，需检查VCC电压及芯片引脚是否有短路。
Q3: 使用串口下载时，BOOT0引脚应该怎么接？ A: 在正常执行程序时，BOOT0应接GND（0V），在需要下载新固件时，需将BOOT0接3.3V（VCC），BOOT1接GND，使芯片从系统存储器启动Bootloader，下载完成后，必须将BOOT0改回接GND，并复位芯片，才能运行新下载的Flash程序。
