机箱显卡在哪里，电脑主机显卡位置图解
机箱显卡位于电脑主机内部，通常通过PCIe插槽固定在主板中央，并连接至电源供应器的供电接口，若为独立显卡则占据机箱下半部分主要空间，若为集成显卡则嵌入CPU内部无需单独安装。
对于刚接触电脑硬件的用户来说，打开机箱盖看到密密麻麻的线路和组件，第一反应往往是迷茫，显卡作为决定电脑图形处理能力的关键部件，其位置并非固定不变，而是取决于电脑的类型和配置方案，理解它的具体位置，不仅有助于日常清理灰尘，更是升级硬件、排查故障的第一步。
独立显卡的物理位置与识别特征
在大多数台式机组装电脑中，显卡是独立存在的硬件模块，要找到它,你需要先观察机箱内部的结构布局。
主板PCIe插槽区域

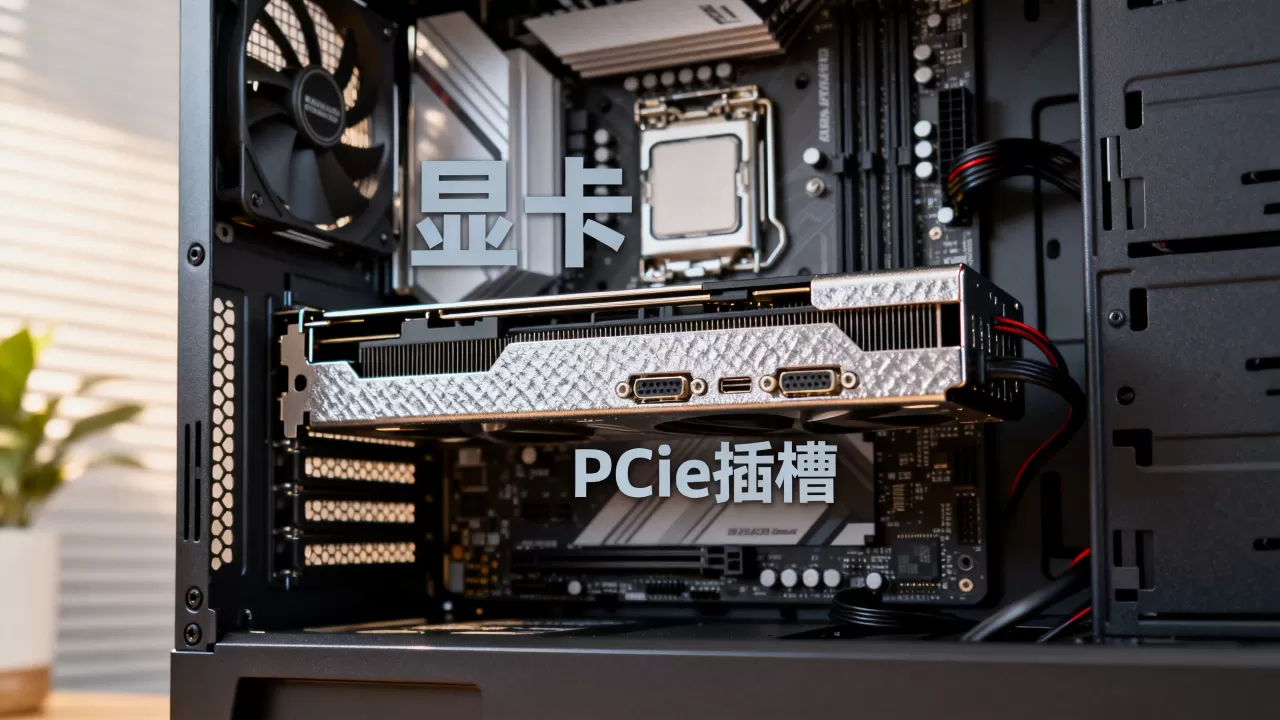

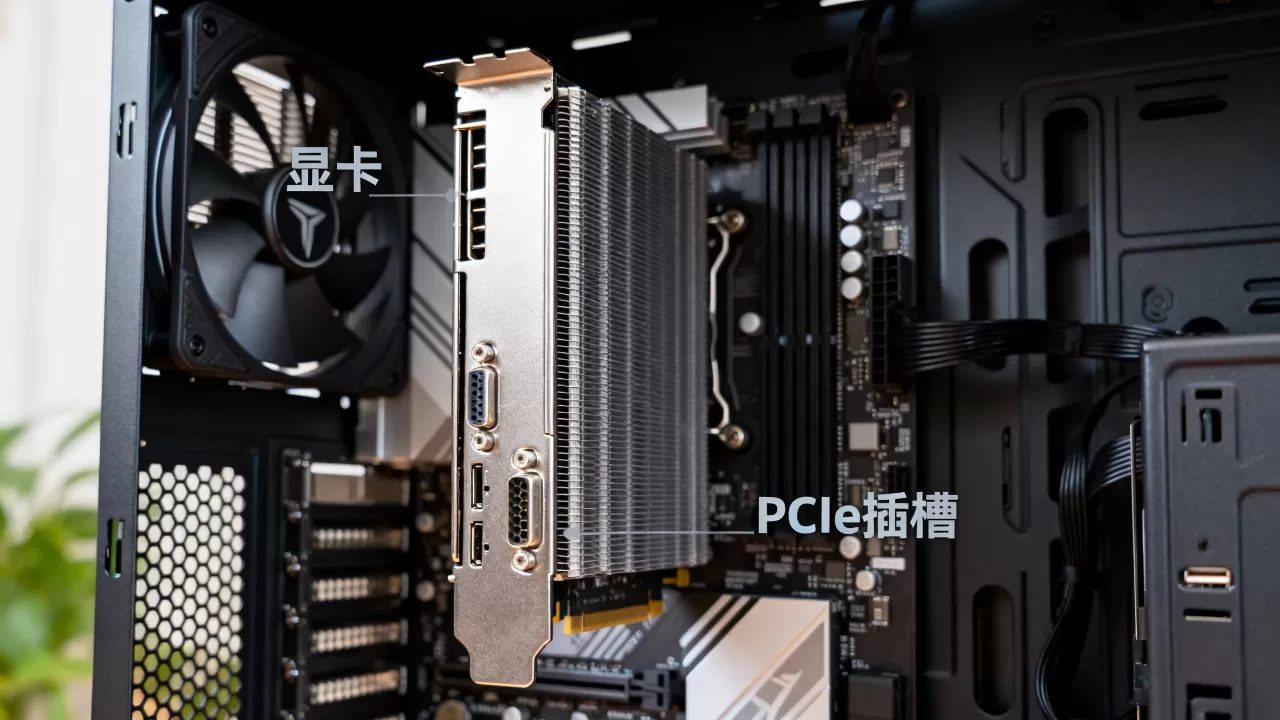

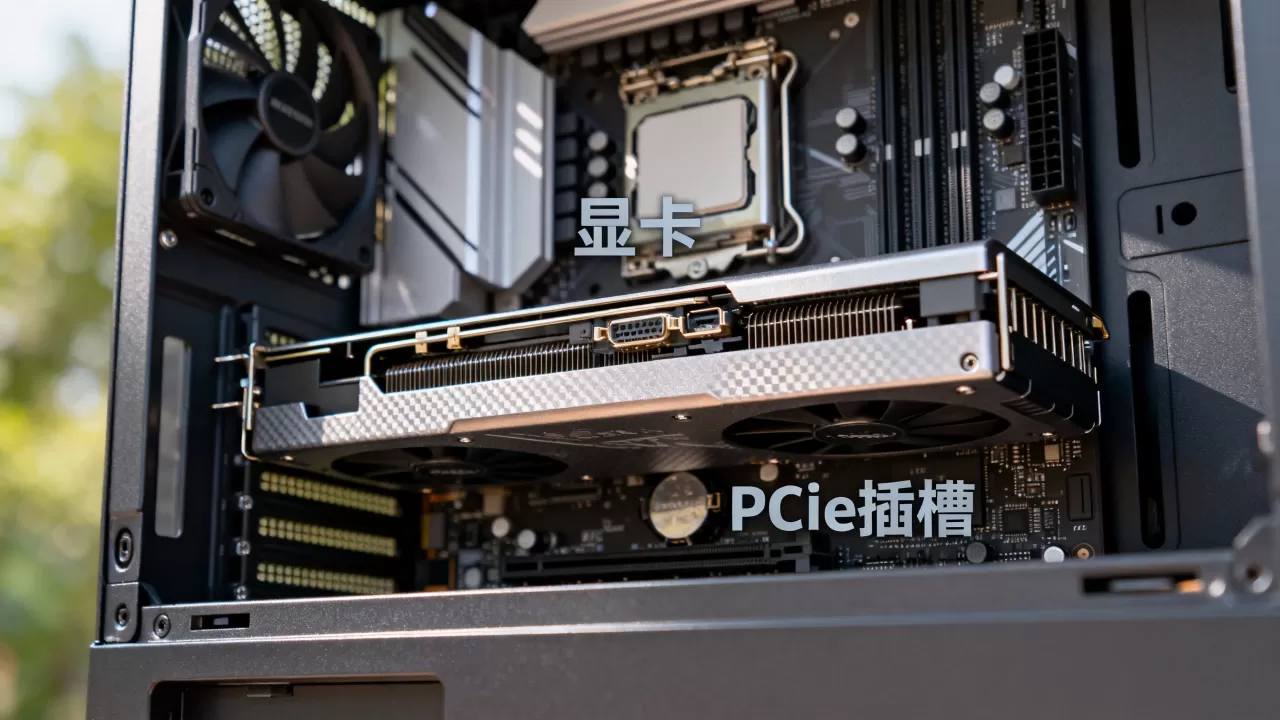

主板是机箱内最大的那块电路板，而显卡通常插在主板中间偏下的位置，你需要寻找一条最长的横向插槽，这通常是PCIe x16插槽。
- 视觉定位：从CPU风扇下方看过去，顺着主板向下，你会看到一条明显的长插槽，显卡的金色触点（金手指）就插在这里。
- 体积对比：独立显卡通常比网卡、声卡等扩展卡大得多,且带有明显的散热风扇或大型散热片。
- 连接线缆：显卡尾部通常会有1到3个视频输出接口（如HDMI、DP接口），这些接口直接延伸至机箱背板,用于连接显示器。
电源连接与供电接口
独立显卡功耗较高，仅靠主板插槽供电往往不足,因此需要额外的电源线。
- 6+2 Pin接口：观察显卡侧面或顶部，你会看到方形的电源接口,这些接口通过模组线或直出线连接到机箱底部的电源供应器。
- 供电线束：如果看到几根粗壮的黑色线缆汇聚到显卡上，顺着线缆反向追踪，就能找到电源的位置,这也能辅助确认显卡的范围。
机箱内部空间占用
机箱内部并非所有空间都用于显卡。
- 下半部分：大多数标准ATX机箱将电源置于底部,显卡位于电源上方。
- 上半部分：部分高端显卡采用垂直安装支架，此时显卡会“站立”在机箱顶部，靠近CPU散热器，这种情况下，显卡位于机箱上半部分,且通常有透明侧透面板便于观赏。
集成显卡与笔记本的位置差异
并非所有电脑都有独立的显卡芯片，许多办公电脑、轻薄本以及部分迷你主机采用集成显卡方案,其位置逻辑完全不同。
CPU内部的图形核心
集成显卡（iGPU）并不是一块独立的板卡，而是直接集成在中央处理器（CPU）内部的硅片上。
- 物理位置：它位于CPU核心附近，被CPU散热器完全覆盖，你无法在机箱内看到单独的“显卡”硬件。
- 信号输出：尽管没有独立显卡，主板背板依然提供视频输出接口,这些信号由CPU直接处理并输出。
- 识别方法：在设备管理器中，如果显示的是“Intel UHD Graphics”或“AMD Radeon Graphics”而非具体的显卡型号（如RTX 4060）,则说明使用的是集成显卡。
笔记本电脑的特殊布局
笔记本电脑的空间极其紧凑,其显卡位置与台式机有显著差异。
- 底部散热模组：笔记本的独立显卡通常位于键盘下方或底部散热出风口附近。
- 主板集成：笔记本显卡直接焊接在主板上,不可拆卸。
- 双显卡切换：许多游戏本同时拥有集成显卡和独立显卡，集成显卡用于日常办公以省电，独立显卡用于游戏，在任务管理器中切换显卡性能模式,可以间接感知两者的存在。
常见疑问与实操排查指南
在实际操作中，用户常遇到显卡识别不到、位置混淆或升级困难等问题,以下场景化建议可帮助快速定位。
如何判断显卡是否松动？
电脑蓝屏、花屏或无法开机,有时是显卡接触不良所致。
- 断电操作：务必先拔掉电源线,并按下机箱开机键5秒释放残余电量。
- 拆卸步骤：拧下固定显卡的螺丝，按下PCIe插槽末端的卡扣,垂直向上拔出显卡。
- 清洁金手指：使用橡皮擦轻轻擦拭显卡金手指部分,去除氧化层。
- 重新安装：对准插槽，垂直用力按下，直到听到“咔哒”声，确保卡扣锁紧,最后拧紧螺丝。
机箱空间不足怎么办？
购买显卡前,确认机箱支持尺寸至关重要。
- 测量长度：使用卷尺测量机箱内部从显卡支架到电源仓的距离。
- 查看参数：查阅机箱说明书中的“显卡最大支持长度”参数。
- 电源兼容性：确认电源额定功率是否足够,以及是否有对应的供电接口。
如何查询当前显卡型号？
无需打开机箱,通过软件即可快速获取信息。
- Windows系统：按下Win+R键，输入dxdiag，回车后点击“显示”选项卡，即可查看显卡名称、制造商及显存大小。
- 任务管理器：右键任务栏选择“任务管理器”，切换到“性能”选项卡，点击“GPU”,可查看实时使用情况和型号。
选购与升级注意事项
在考虑更换或升级显卡时，位置只是基础,兼容性才是关键。
显卡功耗逐年上升,电源余量不足会导致系统不稳定。
- 计算功耗：将CPU和显卡的TDP（热设计功耗）相加，并预留20%-30%的余量。
- 接口检查：确认电源是否有足够的8 Pin或12VHPWR接口，避免使用转接线,以防过热风险。
散热风道规划
显卡位置影响整机散热效率。
- 进风方向：确保机箱风扇能将冷空气直接吹向显卡散热器。
- 出风路径：热气应能顺畅排出机箱,避免在机箱内积聚。
- 垂直安装：若使用垂直安装支架，需额外增加进风风扇,防止热气回流至CPU。
业内专家指出，随着AI算力需求的增加，新一代显卡体积和功耗均有所增长，用户在规划机箱位置时需预留更多空间，行业共识认为，合理的硬件布局不仅能提升性能释放,还能延长硬件使用寿命。
Q&A：关于机箱显卡位置的常见问题
机箱显卡在哪里以及如何确认是否安装正确？
显卡位于主板PCIe x16插槽上，通过螺丝固定在机箱背板，确认安装正确的标准是：显卡金手指完全插入插槽且卡扣锁紧，供电线连接牢固,开机后系统能识别显卡型号且无花屏现象。
集成显卡和独立显卡在机箱里的位置有什么区别？
独立显卡是插在主板上的独立板卡，占据机箱内显著空间，并有独立散热和供电线；集成显卡则位于CPU内部，被散热器覆盖，机箱内看不到独立硬件,视频信号由CPU直接输出。
为什么我的机箱里找不到独立的显卡？
如果使用的是办公电脑、轻薄笔记本或某些迷你主机，很可能采用集成显卡方案，图形处理功能已内置于CPU中,因此机箱内不存在独立的显卡板卡。
