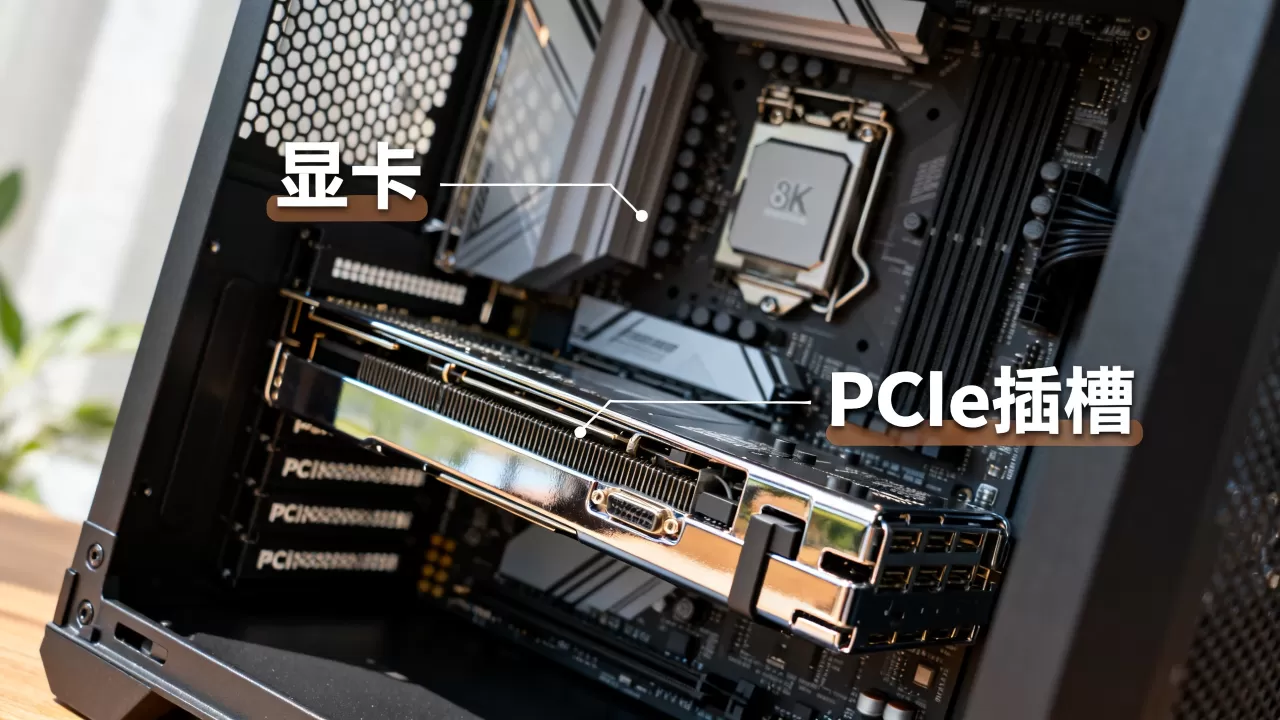

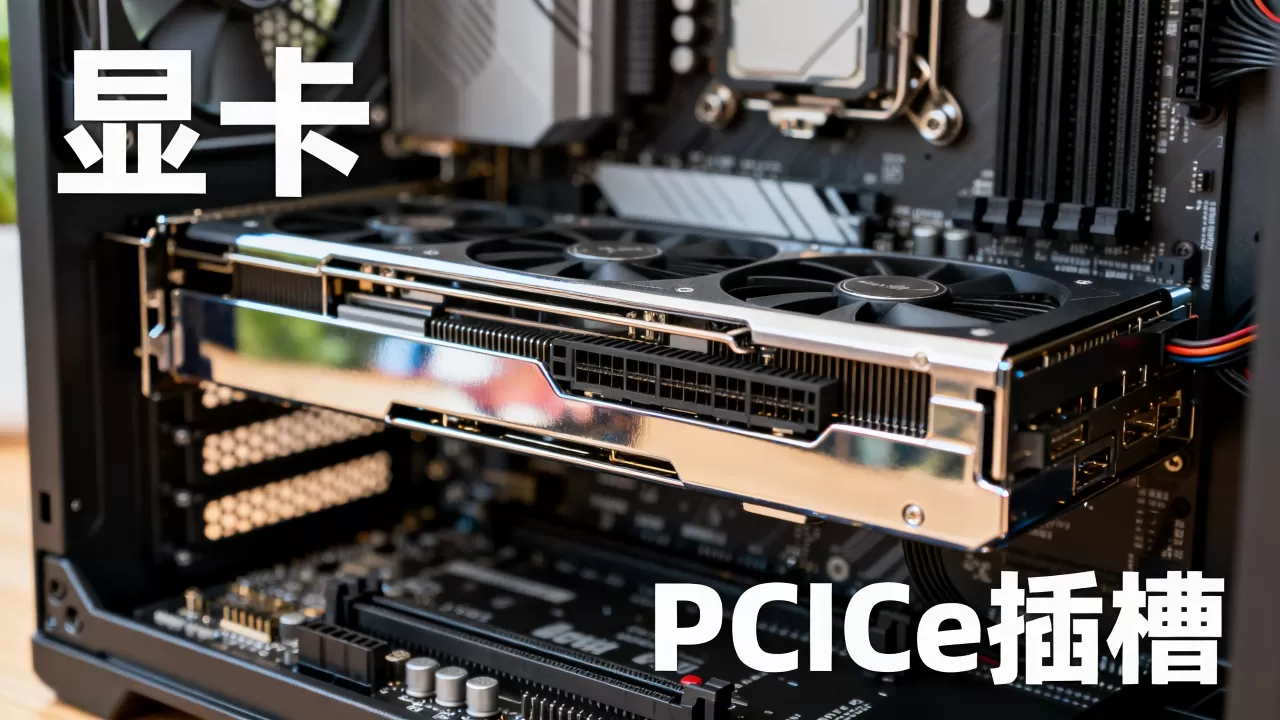

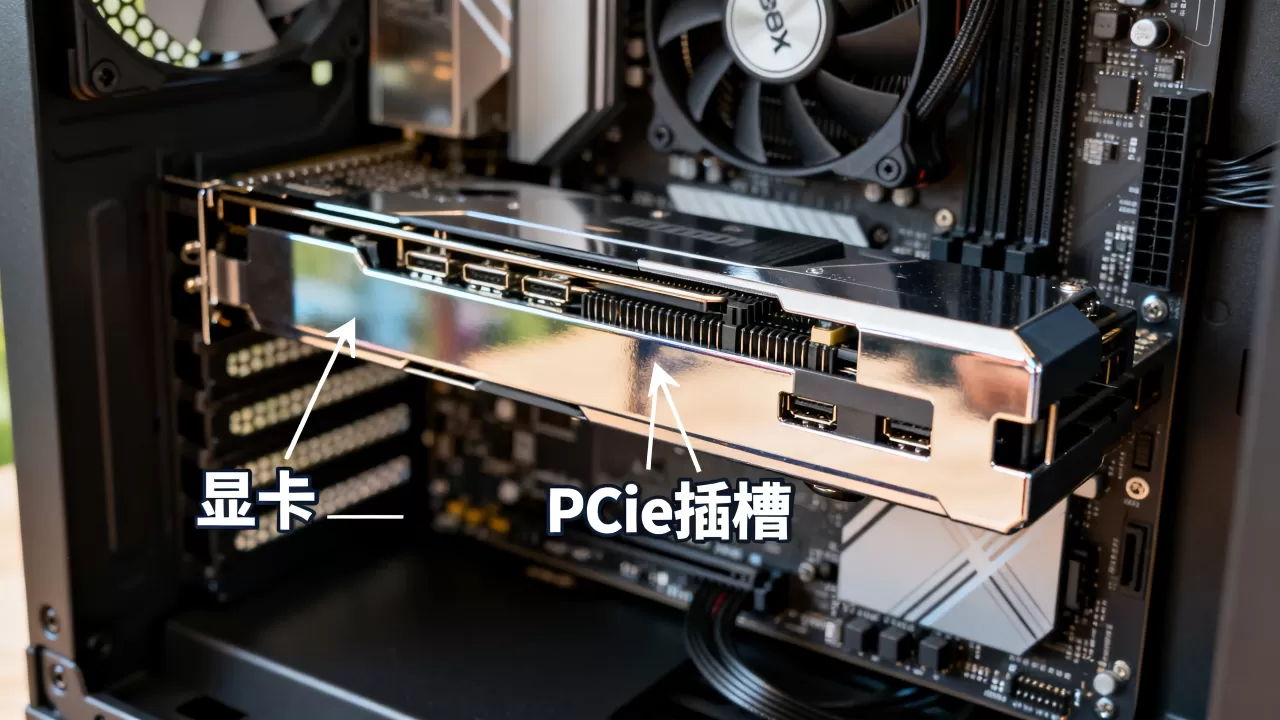

显卡在机箱的哪个位置，显卡安装位置图解
显卡通常安装在主板最上方、距离CPU插槽最近的那条PCIe x16插槽上，这是为了获得最佳的带宽支持和散热风道效率。
很多新手朋友在装机时，面对机箱内部密密麻麻的线缆和插槽，往往会在显卡安装位置上犹豫不决，只要掌握了主板布局的基本逻辑，这个位置并不难找，显卡作为电脑中发热量最大、体积最庞大的组件之一，它的位置直接决定了整机的散热表现和稳定性，如果装错了位置，不仅性能会打折，还可能导致硬件过热降频,甚至缩短使用寿命。
显卡在机箱的哪个位置：主板插槽的精准定位
要找到显卡的位置，首先得看懂主板，主板上的插槽并非随机分布，而是有着严格的层级关系，对于绝大多数台式机用户来说，显卡在主板上的位置是固定的，那就是第一条PCIe x16插槽。
为什么必须是第一条PCIe x16插槽？
这背后有着硬件通信协议的硬性规定，PCIe（Peripheral Component Interconnect Express）是一种高速串行计算机扩展总线标准，虽然现代主板上的其他长插槽也可能支持x16的电气连接,但它们的带宽往往被拆分或降级。
- 带宽独占性：第一条PCIe x16插槽通常直连CPU，提供满血的x16带宽，而第二条插槽可能由芯片组控制，或者带宽被拆分为x8+x8,甚至更低。
- 延迟最小化：距离CPU越近，数据传输路径越短，延迟越低，对于需要大量纹理数据和帧缓冲的高负载游戏或渲染任务来说,每一毫秒的延迟都至关重要。
- 物理兼容性：高端显卡体积巨大，往往占据2-3个插槽位，如果安装在靠下的插槽，可能会与下方的硬盘、电源风扇或其他扩展卡发生物理干涉。
如何快速识别目标插槽？
在主板实物上，寻找显卡插槽非常简单,只需关注以下几个特征：
- 颜色最深或加固最厚：为了承受重型显卡的重量，厂商通常会给第一条PCIe x16插槽使用金属装甲加固，或者采用比周围插槽更深的颜色（如黑色或红色）。
- 紧邻CPU散热器：这条插槽位于CPU插槽的正下方，中间通常只隔着一个PCIe x1（短插槽）或M.2硬盘接口区域。
- 数量单一：大多数主板只有一条真正的全速x16插槽,其余长插槽多为x8或x4电气规格。
机箱内部的空间布局与安装实操
确定了主板上的位置后，接下来要考虑的是机箱内的空间，不同的机箱结构会影响显卡的安装高度和方向,这也是很多用户容易忽略的细节。
主流机箱的显卡安装路径
目前市面上主流的ATX中塔机箱，其内部结构相对统一，安装显卡时,你需要遵循以下路径：
- 拆除挡板：你需要根据显卡的厚度，拆除机箱背部对应的金属挡板，通常高端显卡需要占用2到3个挡板位，请务必提前规划好,避免安装后挡板对不上螺丝孔。
- 对齐插槽：将显卡垂直对准主板上的第一条PCIe x16插槽，均匀用力向下按压，你会听到轻微的“咔哒”声,这是插槽内部的卡扣锁紧的声音。
- 固定螺丝：显卡尾部通过螺丝固定在机箱后部的支架上，这一步至关重要，因为现代显卡普遍过重,仅靠插槽支撑容易导致金手指断裂或接触不良。
显卡在机箱里的朝向问题
这里有一个常见的误区：显卡是朝上还是朝下？
- 标准安装：绝大多数情况下，显卡的散热风扇是朝向机箱底部进风的，这意味着显卡的PCB板面是朝上的,风扇朝下。
- 特殊设计：部分高端显卡采用“反向涡轮”或“双风扇垂直”设计，或者用户购买了显卡支架进行垂直安装，如果是垂直安装，显卡的散热出风口会朝向机箱顶部或侧面,此时需要确保机箱顶部有充足的出风风扇。
不同场景下的位置调整与优化
虽然标准位置是第一条PCIe插槽，但在某些特殊场景下，用户可能会考虑其他位置,这需要权衡利弊。
多显卡交火时代的遗留影响
在NVIDIA SLI或AMD CrossFire时代，双显卡需要安装在相邻的插槽上以支持高速互联，但随着游戏对多显卡支持的减少，以及单卡性能的爆炸式增长，这种需求已基本消失，现在即使你有两张显卡，第二张显卡通常也会安装在第二条PCIe x16插槽上,但需注意散热风道是否会相互干扰。
迷你ITX主板的妥协方案
对于使用迷你ITX主板的迷你主机用户，情况则完全不同，由于主板尺寸极小，PCIe插槽可能位于内存插槽旁边，甚至与M.2接口重叠。
- 空间限制：在ITX机箱中，显卡往往需要横向放置或垂直放置,以避开内存和电源。
- 散热挑战：由于空间狭窄，气流循环受限，显卡在机箱内的位置更依赖于机箱风扇的布局，显卡的位置选择更多是为了让风道畅通,而非追求极致带宽。
显卡位置对散热和价格的影响
显卡在机箱内的位置，直接关联到整机的温度表现,进而影响硬件的寿命和性能释放。
散热风道的关键作用
业内专家指出，合理的显卡位置应确保冷空气能直接吹向显卡风扇,热空气能顺畅排出。
- 进风路径：如果机箱前部有防尘网和进风风扇，显卡应尽量靠近前部,以便吸入新鲜冷空气。
- 出风路径：显卡后方的PCIe挡板区域应正对机箱后部的出风风扇，如果显卡位置过于靠后，可能会阻挡后风扇的气流,导致热量堆积。
价格与性能的权衡
虽然显卡位置本身不直接决定价格，但选择支持显卡垂直安装或自带支架的高端机箱，往往意味着更高的预算，如果因为位置不当导致显卡过热降频，相当于浪费了高性能显卡带来的溢价，据统计，多数情况下，良好的散热布局能让显卡在满载时降低3-5摄氏度的温度,从而维持更高的Boost频率。
显卡在机箱的哪个位置：常见疑问解答
显卡在机箱的哪个位置会影响PCIe版本吗？
是的，如果将显卡安装在非第一条PCIe x16插槽上，可能会被迫运行在PCIe 3.0 x8或PCIe 4.0 x8模式下，虽然对于大多数游戏来说，带宽损失在可接受范围内，但对于涉及大量数据交换的专业应用，这种降级可能导致性能瓶颈，始终优先选择主板标注为“PCIe x16”的主插槽。
显卡在机箱里装反了会怎样？
如果显卡的风扇面朝向机箱顶部而非底部，会导致显卡吸入的是机箱内已经升温的热空气，而非新鲜冷空气，这将显著增加显卡核心温度，导致风扇转速飙升、噪音增大，并可能触发过热保护机制，造成游戏卡顿或死机，部分显卡的散热鳍片设计是单向导风的,装反可能导致散热效率大幅下降。
显卡在机箱的位置可以随意移动吗？
不建议随意移动，显卡通过金手指与主板插槽紧密连接，频繁插拔不仅容易磨损金手指，还可能导致插槽松动，如果必须调整位置，例如为了避让内存条，请确保新位置的插槽支持满速PCIe传输，并重新固定好显卡支架,防止重力导致接触不良。
显卡在机箱的位置并非随意选择，而是基于硬件架构、散热逻辑和物理空间的综合最优解，第一条PCIe x16插槽永远是首选，它不仅是数据的快速通道,更是整机稳定运行的基石。
